Panoramica di Key Visualizer

Key Visualizer è uno strumento di diagnostica interattivo che ti consente di analizzare i pattern di accesso e l'utilizzo di Bigtable nelle tue tabelle. Puoi utilizzare le sue mappe termiche visive per rilevare i colli di bottiglia delle prestazioni, identificare gli hotspot e ottimizzare la progettazione dello schema.

Che cos'è Key Visualizer?

Key Visualizer è uno strumento che consente di analizzare i pattern di utilizzo di Bigtable. Crea report visivi per le tabelle che suddividono l'utilizzo in base alle chiavi di riga a cui accedi.

Key Visualizer può fornire insight sui pattern di utilizzo su larga scala che altrimenti sarebbero difficili da comprendere. Gli utilizzi di Key Visualizer includono:

  • Progettare in modo iterativo uno schema o migliorare la progettazione di uno schema esistente. In ogni iterazione, controlli Key Visualizer per individuare i problemi che lo schema potrebbe causare, quindi modifichi lo schema e controlli di nuovo.
  • Risoluzione dei problemi di prestazioni.
  • Comprendere meglio come accedi ai dati archiviati in Bigtable.

Per raggiungere questi obiettivi, Key Visualizer può aiutarti a completare le seguenti attività:

  • Controlla se le letture o le scritture stanno creando hotspot su righe specifiche
  • Trova le righe che contengono troppi dati
  • Controlla se i pattern di accesso sono bilanciati in tutte le righe di una tabella

Sebbene Key Visualizer mostri una varietà di metriche, non visualizza ogni singola metrica che può influire sulle prestazioni di Bigtable. Ad esempio, se si verificano problemi di rete tra la tua applicazione e Google Cloud, questi problemi di rete potrebbero non essere visibili o potrebbero apparire come bande verticali su tutte le chiavi in Key Visualizer, che fornisce solo suggerimenti su quando si sono verificati i problemi. Se non riesci a identificare la causa di un problema di prestazioni esaminando le scansioni di Key Visualizer, dovrai eseguire ulteriori operazioni di risoluzione dei problemi.

Scansioni di Key Visualizer

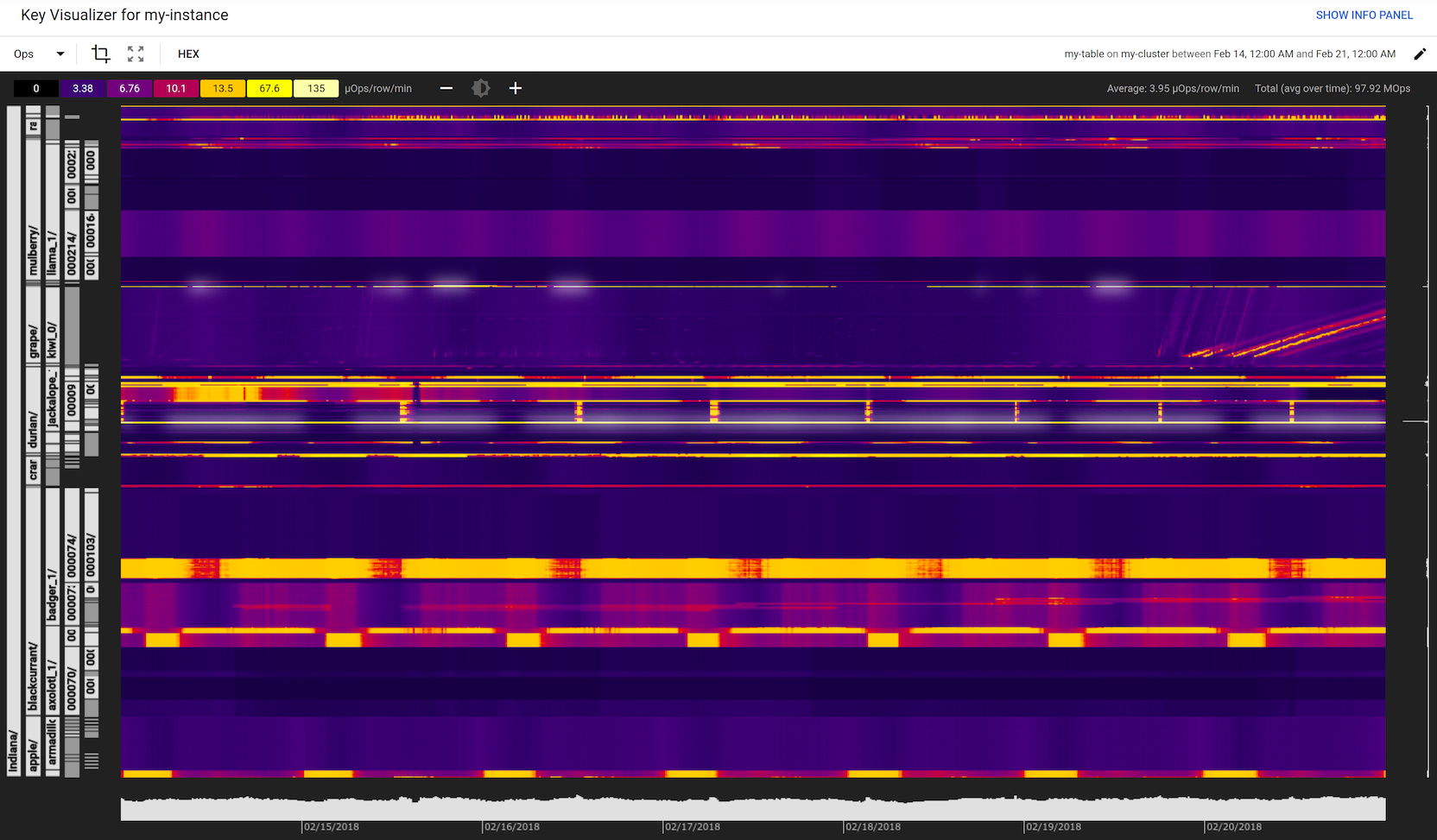

L'immagine seguente mostra un'analisi di Key Visualizer. Ogni scansione include alcuni tipi di informazioni diversi:

  • Una grande mappa termica, che mostra i pattern di accesso per un gruppo di chiavi di riga nel tempo.
  • Valori aggregati lungo ciascun asse della mappa termica, inclusi i valori medi e i valori totali o massimi.

Esempio di scansione di Key Visualizer

Key Visualizer fornisce anche strumenti per aiutarti a comprendere i dati di ogni scansione. Se non hai mai utilizzato Key Visualizer, consulta Inizia a utilizzare Key Visualizer per istruzioni. Se sei un utente più esperto, consulta Esplorazione delle mappe termiche per maggiori dettagli.

Mappe termiche

L'aspetto fondamentale di una scansione di Key Visualizer è la mappa termica, che mostra il valore di una metrica nel corso del tempo, suddiviso in intervalli contigui di chiavi di riga. L'asse x della mappa termica rappresenta il tempo, mentre l'asse y rappresenta le chiavi di riga. Se la metrica ha un valore basso per un gruppo di chiavi di riga in un determinato momento, la metrica è "fredda" e viene visualizzata con un colore scuro. Un valore elevato è "caldo" e viene visualizzato con un colore chiaro. I valori più alti sono mostrati in bianco.

Tipi di utilizzo diversi generano pattern visivi diversi all'interno della mappa termica, il che può consentire di diagnosticare i problemi a colpo d'occhio. Consulta Pattern della mappa termica per esempi di alcuni pattern comuni.

Per impostazione predefinita, una mappa termica di Key Visualizer mostra la metrica Operazioni, che rappresenta il numero combinato di letture e scritture. Puoi passare alla mappa termica per una metrica diversa in qualsiasi momento. Per maggiori dettagli, consulta Cambio di metriche.

Puoi anche visualizzare più di una metrica alla volta, il che può aiutarti a trovare connessioni tra metriche diverse.

Chiavi di riga gerarchiche

Le chiavi di riga sono spesso composte da una gerarchia di valori, ciascuno separato da un delimitatore. Ad esempio, la chiave di riga memusage#1423523569918 contiene un identificatore per tutte le righe che acquisiscono la memoria utilizzata, seguito da un timestamp che identifica un insieme specifico di dati all'interno di quel gruppo.

Key Visualizer riconosce automaticamente questo tipo di chiave di riga e la suddivide in una gerarchia di schede, come mostrato sul lato sinistro dell'esempio precedente. Questa funzionalità ti aiuta a capire come i dati e i pattern di accesso sono distribuiti tra le righe della tabella. Inoltre, ti consente di eseguire il drill-down dei dati per intervalli specifici di chiavi di riga più rapidamente.

Se le chiavi di riga non sono composte da più valori, Key Visualizer mostra comunque le schede sul lato sinistro della scansione, ma queste potrebbero suddividere le chiavi di riga in modi imprevisti anziché presentare una gerarchia chiara.

Bucket chiave

Una tabella Bigtable può contenere migliaia di miliardi di righe, quindi non è sempre pratico generare report sulle metriche per ogni singola riga. Key Visualizer divide invece tutte le chiavi di riga in 1000 intervalli contigui, con un numero approssimativamente uguale di chiavi di riga in ogni intervallo. Questi intervalli sono noti come bucket di chiavi.

Key Visualizer genera report sulla maggior parte delle metriche come medie per ogni bucket di chiavi o come valori massimi all'interno di ogni bucket di chiavi. Per le metriche Avvisi e Prestazioni, Key Visualizer fornisce una maggiore precisione generando report sulle metriche per singole chiavi di riga o per intervalli di chiavi specifici all'interno del bucket di chiavi.

Dietro le quinte, Key Visualizer genera nuovi dati di scansione ogni 15 minuti. Per poter concatenare i dati in periodi di tempo contigui, Key Visualizer tenta di mantenere gli stessi bucket di chiavi del periodo di 15 minuti precedente. È anche possibile che le chiavi eliminate vengano comunque visualizzate come confini dei bucket. Poiché le tabelle cambiano nel tempo man mano che i dati vengono aggiunti e rimossi, i bucket di chiavi vengono talvolta ricalcolati in modo da essere bilanciati.

Key Visualizer genera anche un nuovo insieme di bucket di chiavi ogni due settimane, anche se la tabella non è cambiata molto, solo per rimuovere eventuali confini dei bucket residui dalle chiavi eliminate. Di conseguenza, anche se la tabella è stabile, noterai che i bucket di chiavi vengono aggiornati occasionalmente.

Valori aggregati

Oltre alla mappa termica, una scansione di Key Visualizer include valori aggregati nei grafici a barre lungo i lati inferiore e destro della mappa termica. Quando passi il mouse sopra i valori aggregati, Key Visualizer evidenzia un'area ristretta della mappa termica e mostra le seguenti informazioni:

  • Per l'asse x, Key Visualizer mostra il valore medio della metrica corrente, insieme al valore totale o massimo. Questi valori vengono visualizzati per tutti gli intervalli di chiavi visibili a intervalli di 15 minuti.
  • Per l'asse Y, Key Visualizer mostra il valore medio della metrica corrente nell'intervallo di tempo visibile, suddiviso in intervalli di chiavi.

Limitazioni

Key Visualizer presenta le seguenti limitazioni:

Dimensioni minime della tabella per le scansioni

Key Visualizer è disponibile per le tabelle che contengono almeno 1 GB di dati per cluster. Potrebbe essere necessaria fino a un'ora dopo che una tabella ha raggiunto queste dimensioni prima che le analisi siano disponibili.

Intervalli di tempo

  • Minimo: l'intervallo di tempo più breve che puoi visualizzare in Key Visualizer è di 15 minuti.
  • Massimo: l'intervallo di tempo più lungo che puoi visualizzare è di 14 giorni.
  • Dimensione dell'incremento: i dati di Key Visualizer sono disponibili in incrementi di 15 minuti.

Durata dei dati

I dati di Key Visualizer sono disponibili per gli ultimi 14 giorni. Ad esempio, se avvii Key Visualizer il 19 dicembre alle 12:45, l'ora di inizio più recente che puoi scegliere per un intervallo di tempo è il 5 dicembre alle 12:45.

Questo limite significa anche che se aggiungi ai preferiti o condividi l'URL di una scansione di Key Visualizer, l'URL ha una durata massima di 14 giorni.

Disponibilità iniziale dei dati

Quando crei una nuova tabella, i dati di Key Visualizer non sono immediatamente disponibili. I processi in background devono prima essere eseguiti per compilare i dati richiesti da Key Visualizer. In genere, questa procedura richiede alcuni giorni, ma può richiedere fino a una settimana.
