Dans l'interface de surveillance Dataflow, le panneau Informations sur l'étape affiche des informations sur les étapes individuelles d'une tâche. Une étape représente une transformation unique dans votre pipeline. Les transformations composites contiennent des sous-étapes.
Le panneau Informations sur l'étape affiche les informations suivantes :
- Métriques de l'étape.
- Informations sur les collections d'entrée et de sortie de l'étape.
- Étapes correspondant à cette étape.
- Métriques des entrées secondaires
Utilisez le panneau Informations sur l'étape pour comprendre les performances de votre tâche à chaque étape et pour identifier les étapes qui peuvent potentiellement être optimisées.
Afficher les informations sur l'étape
Pour afficher les informations sur l'étape, procédez comme suit :
Dans la Google Cloud console, accédez à la page Dataflow > Tâches.
Sélectionnez une tâche.
Cliquez sur l'onglet Graphique de la tâche pour afficher le graphique de la tâche. Le graphique de la tâche représente chaque étape du pipeline sous la forme d'une case.
Cliquez sur une étape. Les informations sur l'étape s'affichent dans le panneau Informations sur l'étape.
Pour afficher les sous-étapes d'une transformation composite, cliquez sur la flèche Développer le nœud.
Métriques d'étape
Le panneau Informations sur l'étape affiche les métriques suivantes pour l'étape.
Watermark et retard du système
Le watermark du système est le dernier code temporel pour lequel tous les codes temporels d'événement ont été entièrement traités. Le retard du watermark du système correspond au délai maximal d'attente pour le traitement d'un élément de données.
Watermark et retard des données
Le watermark des données est le code temporel qui marque l'heure de fin estimée de la saisie des données pour cette étape. Le retard du watermark des données correspond à la différence entre le dernier code temporel d'événement d'entrée et le watermark des données.
Durée d'exécution
La durée d'exécution correspond au temps total approximatif passé par tous les threads de tous les nœuds de calcul sur les actions suivantes :
- Initialisation de l'étape
- Traitement des données
- Mélange des données
- Clôture de l'étape
Pour les étapes composites, la durée d'exécution est égale à la somme du temps passé dans les étapes des composants.
La durée d'exécution peut vous aider à identifier les étapes lentes et à déterminer quelles parties de votre pipeline prennent plus de temps qu'elles ne le devraient.
État du goulot d'étranglement
Si Dataflow détecte un goulot d'étranglement, une alerte s'affiche, ainsi que la cause, si elle est connue. Pour en savoir plus, consultez la section Résoudre les problèmes de goulots d'étranglement.
Latence maximale des opérations
La latence maximale des opérations correspond au temps maximal consacré dans cette étape au traitement des messages entrants ou des expirations de fenêtre. Cette métrique est mesurée de manière globale pour toutes les étapes (fusionnées en une étape unique). La valeur indiquée ici est donc représentative de l'ensemble de cette étape.
Parallélisme de clés
Le parallélisme de clés correspond au nombre approximatif de clés utilisées pour le traitement des données à cette étape.
Informations sur le fenêtrage
Pour les étapes d'agrégation dans les pipelines de traitement en flux continu, le panneau Informations sur l'étape affiche les informations sur le fenêtrage dérivées de la stratégie de fenêtrage de la transformation ParDo du pipeline. Exemple :
- Fonction de fenêtrage :
org.apache.beam.sdk.transforms.windowing.SlidingWindows - Période de la fenêtre :
30 sec - Taille de la fenêtre :
5 min - Décalage de début de la fenêtre :
0 ms - Mode d'accumulation du fenêtrage :
DISCARDING - Facteur d'amplification de l'écriture du fenêtrage :
10
Les champs de fenêtrage suivants fournissent un contexte important pour les performances de traitement en flux continu et le volume de données :
- Mode d'accumulation du fenêtrage : indique si l'état de la fenêtre est conservé lors des déclenchements. Pour en savoir plus, consultez la section Modes d'accumulation des fenêtres dans la documentation Apache Beam.
- Facteur d'amplification de l'écriture du fenêtrage : nombre moyen de fenêtres auxquelles chaque élément entrant est attribué, calculé comme suit :
Window Size / Window Period. Par exemple, une taille de fenêtre de 5 minutes (300 sec) avec une période de glissement de 30 secondes (30 sec) attribue chaque élément à 10 fenêtres qui se chevauchent (300 / 30 = 10), ce qui donne un facteur d'amplification de l'écriture de10. Un facteur d'amplification supérieur à1multiplie le volume d'éléments en aval, le trafic de mélange et le stockage d'état.
Collections d'entrée/de sortie
Le panneau Informations sur l'étape affiche les informations suivantes sur chacune des collections d'entrée et de sortie de l'étape :
Graphique du débit. Ce graphique indique le débit de la collection. Vous pouvez afficher le graphique en éléments par seconde ou en octets par seconde. Pour en savoir plus sur cette métrique, consultez la section Débit.
Nombre d'éléments ajoutés à la collection.
Taille estimée de la collection, en octets.
Étapes optimisées
Une étape représente une unité de travail unique effectuée par Dataflow. Lorsque vous sélectionnez une étape dans le graphique de la tâche, le panneau Informations sur l'étape affiche les noms des étapes qui effectuent cette étape, ainsi que l'état actuel (en cours d'exécution, arrêté ou réussi, par exemple).
Pour afficher plus d'informations sur les étapes de votre tâche, utilisez l' onglet Détails de l'exécution.
Métriques des entrées secondaires
Une entrée secondaire représente une entrée supplémentaire à laquelle une transformation peut accéder chaque fois qu'elle traite un élément. Si une transformation crée ou consomme une entrée secondaire, le panneau Informations secondaires affiche les métriques de la collection de l'entrée secondaire.
Si une transformation composite crée ou consomme une entrée secondaire, développez la transformation composite jusqu'à ce que vous voyiez la sous-transformation spécifique qui crée ou consomme l'entrée secondaire. Sélectionnez cette sous-transformation pour afficher les métriques des entrées secondaires.
Transformations créant une entrée secondaire
Si une transformation crée une collection d'entrée secondaire, la section Métriques des entrées secondaires affiche le nom de la collection, ainsi que les métriques suivantes :
- Time spent writing (Durée de l'écriture) : temps passé à écrire la collection de l'entrée secondaire.
- Bytes written (Octets écrits) : nombre total d'octets écrits dans la collection de l'entrée secondaire.
- Time & bytes read from side input (Durée de la lecture et octets lus à partir des entrées secondaires) : tableau contenant des métriques supplémentaires pour toutes les transformations absorbant la collection de l'entrée secondaire. Ces transformations sont appelées side input consumers (consommateurs de l'entrée secondaire).
Le tableau Time & bytes read from side input (Durée de la lecture et octets lus à partir des entrées secondaires) contient les informations suivantes pour chaque consommateur de l'entrée secondaire :
- Side input consumer (Consommateur de l'entrée secondaire) : nom de la transformation consommant l'entrée secondaire.
- Time spent reading (Durée de la lecture) : temps passé par ce consommateur à lire la collection de l'entrée secondaire.
- Bytes read (Octets lus) : nombre d'octets lus par ce consommateur à partir de la collection de l'entrée secondaire.

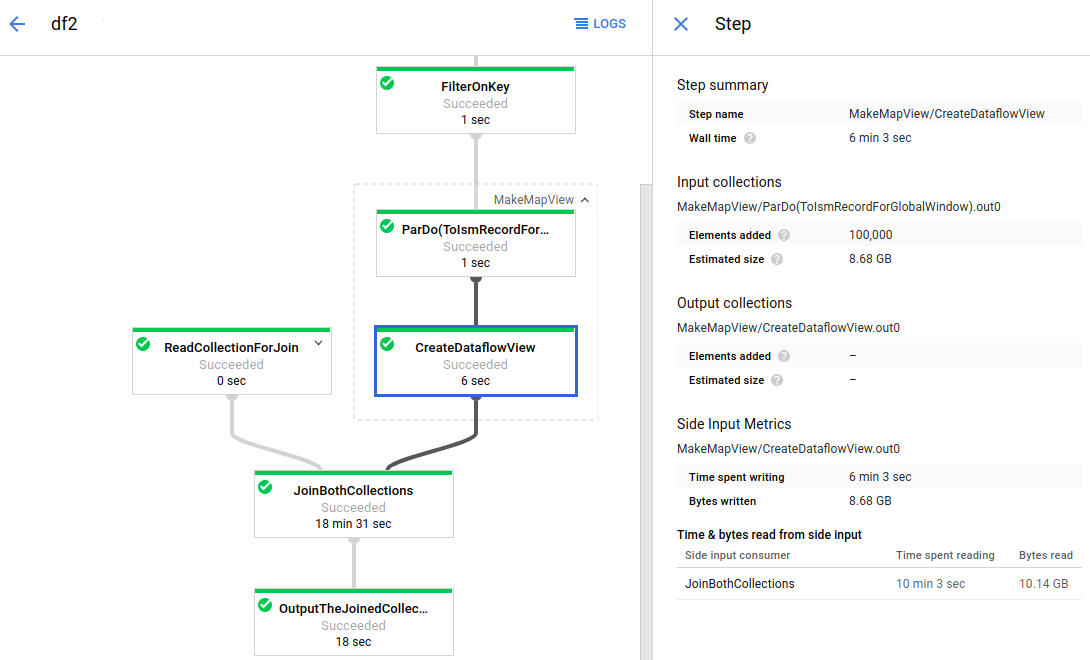

L'image suivante illustre les métriques des entrées secondaires pour une transformation créant une collection d'entrée secondaire :
Le graphique de la tâche comporte une transformation composite développée (MakeMapView). La sous-transformation créant l'entrée secondaire (CreateDataflowView) est sélectionnée et les métriques des entrées secondaires sont visibles dans le panneau Informations sur l'étape.
Transformations consommant des entrées secondaires
Si une transformation consomme une ou plusieurs entrées secondaires, la section Métriques des entrées secondaires affiche le tableau Time &bytes read from side input (Durée de la lecture et octets lus à partir des entrées secondaires). Ce tableau contient les informations suivantes pour chaque collection de l'entrée secondaire :
- Side input collection (Collection de l'entrée secondaire) : nom de la collection de l'entrée secondaire.
- Time spent reading (Durée de la lecture) : temps passé par la transformation à lire cette collection de l'entrée secondaire.
- Bytes read (Octets lus) : nombre d'octets lus par la transformation dans la collection de l'entrée secondaire.
L'image suivante illustre les métriques des entrées secondaires pour une transformation lisant une collection d'entrée secondaire.
La transformation JoinBothCollections lit une collection de l'entrée secondaire.
JoinBothCollections est sélectionnée dans le graphique de la tâche, et les métriques des entrées secondaires sont visibles dans le panneau Informations sur l'étape.
Identifier les problèmes de performance des entrées secondaires
Les entrées secondaires peuvent affecter les performances de votre pipeline. Lorsque votre pipeline utilise une entrée secondaire, Dataflow écrit la collection sur une couche persistante (telle qu'un disque), et vos transformations lisent les données à partir de cette collection persistante. Ces lectures et écritures affectent le temps d'exécution de votre tâche.
La réitération est un problème de performances courant lié aux entrées secondaires. Si votre PCollection d'entrée secondaire est trop volumineuse, les nœuds de calcul ne peuvent pas mettre en cache l'intégralité de la collection.
Par conséquent, les nœuds de calcul doivent régulièrement lire les données depuis le stockage persistant de la collection de l'entrée secondaire.
Dans l'image suivante, les métriques des entrées secondaires montrent que le nombre total d'octets lus dans la collection de l'entrée secondaire est bien supérieur à la taille de la collection (nombre total d'octets écrits). La collection de l'entrée secondaire a une taille de 563 Mo, et la somme des octets lus par les transformations consommatrices atteint pratiquement 12 Go.
Pour améliorer les performances de ce pipeline, modifiez votre algorithme pour éviter les itérations ou la récupération répétée des données de l'entrée secondaires. Dans cet exemple, le pipeline calcule le produit cartésien de deux collections. Pour chaque élément de la collection principale, l'algorithme parcourt l'ensemble de la collection de l'entrée secondaire. Vous pouvez améliorer le modèle d'accès du pipeline en regroupant plusieurs éléments de la collection principale. Cette modification réduit le nombre de lectures de la collection de l'entrée secondaire requises par les nœuds de calcul.
Un autre problème de performances courant peut survenir si votre pipeline effectue une jointure en appliquant une fonction ParDo sur une ou plusieurs entrées secondaires volumineuses. Dans ce cas, les nœuds de calcul consacrent une large proportion du temps de traitement de la jointure à lire les données des collections d'entrées secondaires.
L'image suivante illustre les métriques des entrées secondaires dans ce type de contexte :
Le temps total de traitement de la transformation JoinBothCollections est supérieur à 18 minutes. Les nœuds de calcul passent la majeure partie du temps de traitement (10 minutes) à lire la collection de l'entrée secondaire, qui a une taille de 10 Go. Pour améliorer les performances de ce
pipeline, utilisez
CoGroupByKey
au lieu des entrées secondaires.
