ラベルでグラフを分類する

Metrics Explorer のブレークダウン機能を使用すると、グラフをタイルのグリッドに分割できます。各タイルには、特定のラベルキーまたは値の時系列データが表示されます。これらのビューを使用すると、集計によって隠される可能性のあるスパイク、ディップ、傾向を見つけて、特定のリソースタイプまたはロケーションが問題の原因になっているかどうかを判断できます。

グラフをブレークダウンする理由

ラベルでグラフをブレークダウンすると、特定のリソースタイプまたはロケーションのデータを分離して根本原因を特定できます。

Metrics Explorer は 2 段階のブレークダウンをサポートしています。最初のフェーズでは、グラフとタイルのグリッドが表示されます。各タイルにはグラフが表示され、特定のラベルキーが示されます。タイルを選択すると、Metrics Explorer はラベル値でデータをブレークダウンします。

どちらのモードでも、タイルには通常は集計によって隠されるスパイク、ディップ、傾向が表示されます。このブレークダウンにより、問題の原因となっている要因を特定し、タイルから直接フィルタを適用して分析を絞り込むことができます。

次のグラフに例を示します。

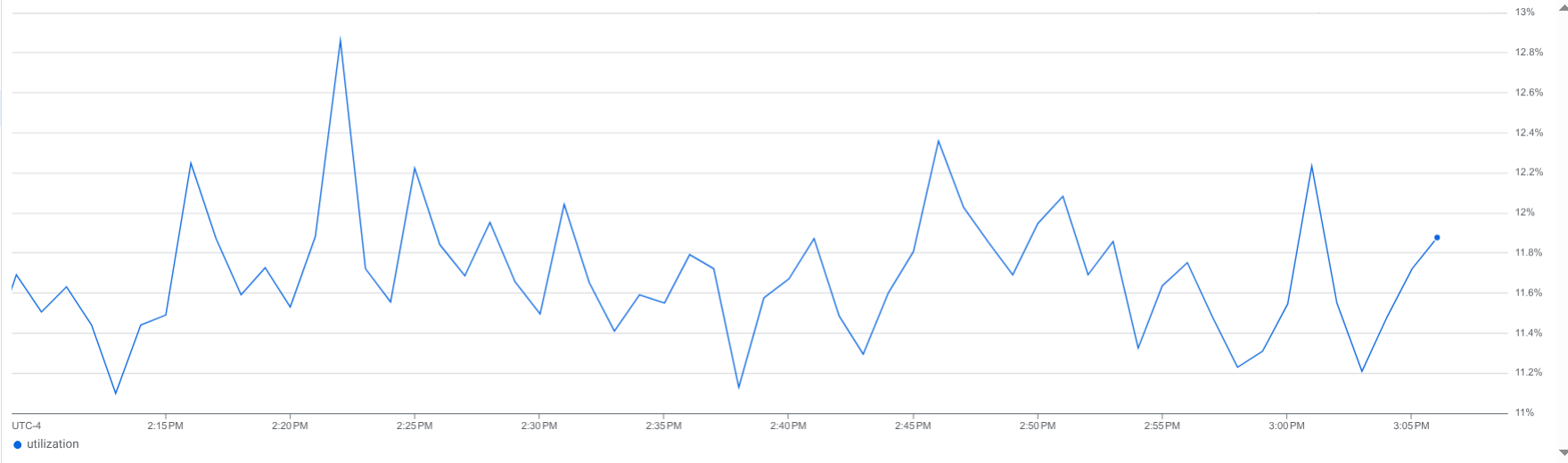

このグラフは、値が大幅に変化していない単一の時系列を示しています。ただし、このグラフでは基盤となるデータが隠されています。結合されている時系列の数はいくつですか？スパイク、ディップ、傾向が著しい時系列はありますか？

一方、次の画像は同じグラフを示していますが、データはキーでブレークダウンされています。

ブレークダウンには、さまざまなリージョンと異なるマシンタイプから収集されたデータを含む複数の時系列が表示されます。また、特定のリージョンまたはアプリケーションのリソースに関連する可能性のあるデータスパイクも表示されます。

始める前に

• ラベルでグラフをブレークダウンするために必要な権限を取得するには、プロジェクトに対するモニタリング閲覧者 （roles/monitoring.viewer）IAM ロールを付与するよう管理者に依頼してください。ロールの付与については、プロジェクト、フォルダ、組織に対するアクセス権の管理をご覧ください。

  必要な権限は、カスタム ロールや他の事前定義 ロールから取得することもできます。

• このページでは、Metrics Explorer を使用してグラフを表示し、表示しているデータを調査することを前提としています。

  Metrics Explorer に移動

グラフをブレークダウンする

ラベルでグラフをブレークダウンするには:

1. Metrics Explorer のツールバーで [ブレークダウンを表示] を選択します。

   表示が更新され、次のペインを含む分割画面が表示されます。

   • グラフ。
   • [ラベルでブレークダウン] というテキストを含むメニュー。
   • タイルのコレクション。各タイルには、グラフ、ラベルキー、[ブレークダウン] ボタンが表示されます。各タイルは、指標とリソースラベルに関連付けられたキーに対応しています。

   このドキュメントの前の 2 つの画像は、グラフと、キーでグループ化されたデータを表示するタイルを示しています。

2. ラベルキーでブレークダウンを表示する場合は、次の 2 つの方法があります。

   • [ブレークダウンを閉じる] を選択して Metrics Explorer に戻ります。

   • タイルで [ブレークダウン] を選択します。これにより、特定のラベルキーのブレークダウンが適用され、タイルペインが更新されます。更新されたペインには、ラベル値と [フィルタを追加] ボタンを含む各タイルが表示されます。

   注: この操作は、タイルにスパイク、ディップ、傾向、 予期しない値が表示されるタイミングを特定するのに役立ちます。

   たとえば、zone タイルで [ブレークダウン] を選択すると、指標データを含むゾーンごとにタイルが表示されます。



3. 特定のラベルでブレークダウンを表示する場合は、次の 2 つの方法があります。

   • そのボタンと [**some-key の値を選択**] などのテキストが表示されるツールバーで、 [**戻る**] を選択します。

     ラベルキーでブレークダウンを示す分割画面に戻ります。

   • タイルで [フィルタを追加] を選択します。

     注: フィルタを追加または削除すると、グラフのクエリが変更されます。 フィルタの変更は、Metrics Explorer に戻っても保持されます。

     たとえば、[フィルタを追加] を us-east1-b タイルで選択すると、クエリにフィルタ zone=us-east1-b が含まれます。グラフとタイルには、フィルタに一致する時系列のみが表示されます。また、タイルペインには zone キーのタイルは表示されません。

4. 省略可: 追加のラベルキーでグラフをブレークダウンします。

5. Metrics Explorer に戻るには、[ブレークダウンを閉じる] を選択します。

次の操作はいつでも実行できます。

• フィルタを削除する。フィルタを削除するには、フィルタの [ 閉じる] を選択します。
• メニューと検索フィールドを使用して、特定のラベルを見つけます。
• グラフをカスタム ダッシュボードに保存します。

制限事項

• ブレークダウンできるのは折れ線グラフのみです。この機能は、ヒートマップなど、他の種類のグラフでは使用できません。

• グラフとキーによるブレークダウンを示す分割画面は保存できません。

次のステップ

• グラフ化されたデータを調べる: グラフ コントロールを使用して、時系列のハイライト表示、グラフの解像度の変更、外れ値の表示、 現在と過去のデータの比較を行う方法について説明します。

• グラフの表示オプションを設定する: グラフの 表示方法を変更する方法について説明します。
