הגדרת מקראות

מקראי תרשימים ב-Cloud Monitoring מאפשרים לבדוק ערכי מדדים בנקודת זמן נבחרת, להציג תוויות של משאבים ומדדים בעמודות שניתנות להגדרה ולמיין סדרות זמן. ממקרא מורחב במרכז בקרה בהתאמה אישית, אפשר גם להחיל מסננים זמניים או לפתוח מרכזי בקרה ספציפיים למשאבים.

הצגה והסתרה של מקראים

כברירת מחדל, המקרא בלוח הבקרה מוגדר להציג רק את הנקודות הצבעוניות שתואמות לקווים בתרשים. בצילום המסך הבא מוצג תרשים בלוח בקרה עם מקרא ברירת המחדל:

בתרשימים שמוצגים במרכזי בקרה, אפשר גם להרחיב את המקרא כדי לראות פרטים נוספים, כמו עמודות נתונים שאפשר להגדיר ועמודה של Value. בעמודה Value מוצגים הערכים של המדד שמופיע בתרשים, ובעמודות אחרות מוצגים הערכים של תוויות המשאבים או המדדים שנבחרו. העמודה המקווקוות בתרשים מציינת את הזמן שהערכים מוצגים לגביו.

תרשימים במרכזי בקרה

אפשר להציג או להסתיר את המקראות של כל התרשימים במרכז הבקרה, או של כל תרשים בנפרד:

• כדי להציג או להסתיר את המקרא של כל תרשים בלוח הבקרה, בסרגל הכלים של לוח הבקרה לוחצים על Settings ובוחרים באפשרות Condensed או Table.
• כדי להציג או להסתיר את המקרא של תרשים מסוים, לוחצים על Expand legend או בוחרים באפשרות Expand chart legend בתפריט More chart options.

Metrics Explorer

• כדי להציג את המקרא המלא של התרשים, במתג Chart Table Both בוחרים באפשרות Both.
• כדי להסתיר את המקרא המלא של התרשים, במתג Chart Table Both בוחרים באפשרות Chart.

יכול להיות שיהיה קשה להבין את המקראות של תרשימים שמוצגים בהם כמה סוגי מדדים. כברירת מחדל, העמודות במקרא נבחרות מתוויות המדדים והמשאבים של סוג המדד שמוצג בתרשים. כשהתרשים כולל כמה סוגי מדדים, יכול להיות שעמודה ספציפית במקרא לא תהיה רלוונטית לסדרת נתונים ספציפית.

• דוגמה: תרשים שמציג את מספר הבייטים שנכתבו למכונות וירטואליות (VM) ואת מספר הבייטים שנקראו מהן. נניח שנתוני bytes-read מסוננים לאזור us-central1-a. המקרא כולל עמודה של zone, והערכים בעמודה הזו עשויים להיות שונים מ-us-central1-a. הסיבה לכך היא שסוג המדד bytes-written מכיל תווית zone, ונתוני המדד לא סוננו לפי אזור.

• לדוגמה: תרשים שמציג את מספר הבייטים שנכתבו למכונות וירטואליות ואת השימוש במעבד (CPU) במכונות האלה. במקרא יש עמודות לסוג הדיסק ולסוג האחסון. עם זאת, הערכים של התוויות האלה ריקים בסדרת הזמן של השימוש ב-CPU. הסיבה לכך היא שסוג המדד של השימוש ב-CPU לא תומך בתוויות האלה.

בחירת עמודות במקרא

כדי לשנות את העמודות שמופיעות במקרא, מרחיבים את המקרא ולוחצים על Legend columns. לחיצה על הכפתור פותחת חלונית הגדרות. בחלונית הזו מופיעה רשימה של תוויות המדדים והמשאבים שאפשר להציג כעמודות. בעמודות החובה, תיבות הסימון מושבתות. בצילום המסך הבא מוצג הלחצן Columns וחלונית ההגדרות של מקרא מסוים:

כשהתרשים נוצר, המערכת בוחרת באופן היוריסטי קבוצה של תוויות שיוצגו כברירת מחדל. אתם יכולים לבחור או לבטל את הבחירה של עמודות עם תוויות. הרשומות של עמודות החובה, בדרך כלל Value, מושבתות ואי אפשר למחוק אותן. כשמשנים את ההגדרות, צריך לבחור לפחות מדד אחד או תווית משאב אחת.

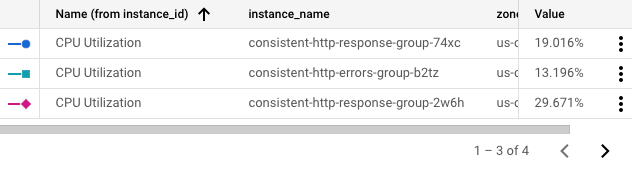

במקרא מופיע פס גלילה כשיש הרבה עמודות להצגה, והשורות מחולקות לדפים כשיש הרבה סדרות זמנים להצגה. בצילום המסך הבא אפשר לראות מקרא עם סרגל גלילה וחצים למעבר בין הדפים:

מיון שורות המקרא

אפשר למיין את השורות במקרא לפי כל אחת מהעמודות. אפשר למיין את השורות בסדר עולה או יורד. כדי למיין שורה, לוחצים על הכותרת. בעמודה שמוינה לאחרונה מוצג חץ שמציין את סדר המיון. בצילום המסך הבא מוצג מקרא שממוין לפי zone בסדר יורד:

הסבר על המקראות במצב "השוואה לעבר"

כשמשתמשים במצב Compare to Past בתרשים, המקרא משתנה וכולל עמודת "ערכים" שנייה. העמודה Value הנוכחית הופכת לעמודה Today, והעמודה של הערכים הקודמים מקבלת שם מתאים, למשל Last Week. בצילום המסך הבא מוצג מקרא לטבלה שמשווה בין הנתונים הנוכחיים לבין הנתונים מהשעה האחרונה:

הגדרת השם של עמודת המקרא

בשדה Legend Alias אפשר להתאים אישית את התיאור של סדרת הזמנים בתרשים. התיאורים האלה מופיעים בהסבר הקצר של התרשים ובעמודה Name במקרא של התרשים. כברירת מחדל, התיאורים במקרא נוצרים בשבילכם מהערכים של תוויות שונות בסדרת הזמן. המערכת בוחרת את התוויות, ולכן יכול להיות שהתוצאות לא יהיו שימושיות בשבילכם. כדי ליצור תבנית לתיאורים, משתמשים בשדה הזה.

בשדה Legend Alias אפשר להזין טקסט פשוט ותבניות. כשמוסיפים תבנית, מוסיפים ביטוי שמוערך כשהמקרא מוצג.

כדי להוסיף תבנית מקרא לתרשים:

1. בחלונית Display, מרחיבים את Legend Alias.
2. לוחצים על Display template variable suggestions ובוחרים רשומה מהתפריט. לדוגמה, אם בוחרים באפשרות zone, התבנית ${resource.labels.zone} תתווסף.

לדוגמה, בצילום המסך הבא מוצגת תבנית מקרא שמכילה טקסט פשוט ואת הביטוי ${resource.labels.zone}:

במקרא של התרשים, הערכים שנוצרו מהתבנית מופיעים בעמודה עם הכותרת Name ובהסבר הקצר:

אפשר להגדיר את תבנית המקרא כך שתכלול כמה מחרוזות טקסט ותבניות, אבל שטח התצוגה שזמין בתיאור הקצר מוגבל.

גישה למרכזי בקרה ספציפיים למשאבים

התכונה הזו זמינה כשמציגים תרשימים במרכזי בקרה. היא לא זמינה כשמשתמשים ב-Metrics Explorer.

כשאתם צופים בסדרת זמן, יכול להיות שתרצו לראות מידע נוסף על המשאב שסדרת הזמן הזו נכתבה עבורו. בחלק מהמשאבים, אפשר לעבור לדף הניהול של המשאב באמצעות האפשרויות במקרא של התרשים.

כדי לעבור לדף הניהול של משאב:

1. נכנסים לדף  Dashboards במסוף Google Cloud :

   עוברים אל מרכזי בקרה.

   אם אתם משתמשים בשורת החיפוש כדי למצוא את הדף הזה, בחרו בתוצאה שכותרת המשנה שלה היא Monitoring.

2. בסרגל הכלים של מסוף Google Cloud , בוחרים את הפרויקט ב- Google Cloud . להגדרות של App Hub, בוחרים את הפרויקט המארח או את פרויקט הניהול של App Hub.
3. בוחרים מרכז בקרה ואז עוברים לתרשים או לטבלה שבהם מוצגת סדרת הזמנים הרלוונטית.
4. אם אתם צופים בטבלה, גוללים בה עד שמוצאים את השורה הרלוונטית. עוברים לעמודה שבה מוצג הערך המספרי, לוחצים על Actions for this timeseries ובוחרים באפשרות Manage.

5. אם אתם צופים בתרשים, בצעו את הפעולות הבאות:

   1. בתרשים, לוחצים על  הרחבת המקרא.
   2. גוללים במקרא עד שמוצאים את הסדרה העיתית הספציפית שרוצים, לוחצים על Actions for this timeseries ואז על Manage.

זו רשימה חלקית של המשאבים שאתם יכולים לגשת לדף הניהול שלהם דרך אפשרויות המקרא:

• מערכי נתונים ב-BigQuery
• קטגוריות של Cloud Storage
• דיסקים ומכונות של Compute Engine
• אשכולות, קונטיינרים, צמתים ו-pods ב-Google Kubernetes Engine
• מאזני עומסים חיצוניים של אפליקציות (ALB)
• מינויים ונושאים ב-Pub/Sub
• מכונות Spanner
