יצירת לוחות בקרה, תרשימים והתראות

במאמר הזה מוסבר איך ליצור תרשימים והתראות כדי לעקוב אחרי משאבי BigQuery באמצעות Cloud Monitoring.

לפני שמתחילים

לפני שמשתמשים ב-Cloud Monitoring, צריך לוודא שיש לכם:

• חשבון לחיוב ב-Cloud.
• פרויקט ב-BigQuery עם חיוב מופעל.

צפייה ויצירה של לוחות בקרה, תרשימים והתראות

הצגת לוח הבקרה של Cloud Monitoring

כדי להשתמש ב-Cloud Monitoring למעקב אחרי פרויקט BigQuery:

1. נכנסים לדף Monitoring במסוף Google Cloud .

   למעבר אל Monitoring

2. אם שם הפרויקט לא נבחר כבר בחלק העליון של הדף, בוחרים אותו.

3. כדי לראות את המשאבים של BigQuery, בוחרים באפשרות Dashboards > BigQuery. בדף הזה מוצגת רשימה של טבלאות, אירועים ודיווח על אירועים שניתנים להגדרה על ידי המשתמש, וגם תרשימים של מדדי פרויקטים או מדדי מערכי נתונים.



הצגה חזותית של המשבצות הזמינות והמשבצות שהוקצו

כדי לראות את ה-slots שזמינים ואת ה-slots שהוקצו לפרויקט, נכנסים למרכז הבקרה של BigQuery שמתואר במאמר הצגת מרכז הבקרה של Cloud Monitoring:

1. נכנסים לדף Monitoring במסוף Google Cloud .

   למעבר אל Monitoring

2. בוחרים באפשרות מרכזי בקרה > BigQuery.

3. בלוח הבקרה של Cloud Monitoring ל-BigQuery, גוללים לתרשים Slot Utilization.

התרשים Slot Utilization מופיע גם בלוח הבקרה הראשי שמוגדר כברירת מחדל ב-Cloud Monitoring וגם בלוח הבקרה של Cloud Monitoring ל-BigQuery.

יצירת לוח בקרה ותרשים

אתם יכולים להציג את המדדים שנאספו באמצעות Cloud Monitoring בתרשימים ובלוחות הבקרה הפרטיים שלכם:

1. נכנסים לדף Monitoring במסוף Google Cloud .

   למעבר אל Monitoring

2. לוחצים על Dashboards > Create Dashboard.

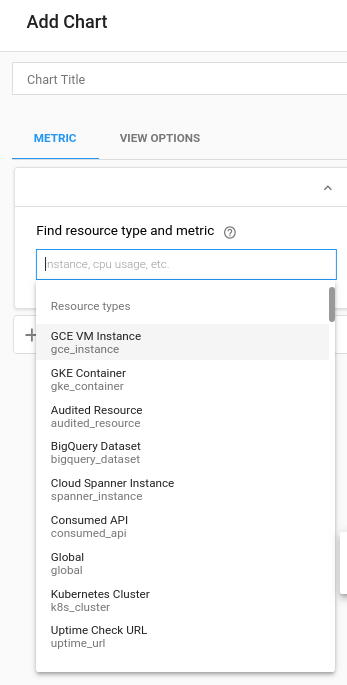

3. לוחצים על הוספת תרשים. הדף Add Chart מופיע:



4. בשדות של החלונית Find resource type and metric:

   • ברשימה הנפתחת Resource type, בוחרים באפשרות Global. יכול להיות שתצטרכו להרחיב את הרשימה Resource types כדי לראות את האפשרות Global.
   • ברשימה הנפתחת Metric, בוחרים באפשרות Query execution time.

5. השדות בחלונית Aggregation קובעים איך יוצגו נתוני זמן הביצוע. אפשר לשנות את הגדרות ברירת המחדל של השדות האלה.

6. לוחצים על Save.

צפייה במכסות ובניצול שלהן

ב-Cloud Monitoring אפשר לראות מדדים של שימוש במכסות ומגבלות:

1. נכנסים לדף Monitoring במסוף Google Cloud .

   למעבר אל Monitoring

2. בחלונית הניווט, בוחרים באפשרות Metrics explorer.

3. בסרגל הכלים, לוחצים על Explorer > Configuration.

4. בקטע Resource & Metric, לוחצים על Select a metric.

5. בוחרים באפשרות Consumer Quota > Quota > Quota limit, ואז לוחצים על Apply.

6. לוחצים על Add filter, ובתפריט Label בוחרים באפשרות limit_name.

7. בתפריט Value, בוחרים את המכסה שרוצים לראות את המדדים שלה.



הערה: אפשר לראות את המדדים של השימוש במכסות ואת המגבלות רק למכסות של החיבורים בו-זמנית ושל קצב הנתונים של BigQuery Storage Write API (gRPC)‎.

יצירת התראה

כדי ליצור מדיניות התראה שמופעלת כשהאחוזון ה-99 של זמן הביצוע של שאילתת BigQuery חורג ממגבלה שמוגדרת על ידי המשתמש, משתמשים בהגדרות הבאות.

השלבים ליצירת מדיניות התראות.

כדי ליצור מדיניות התראות:

1. נכנסים לדף  Alerting במסוף Google Cloud :

   נכנסים לדף Alerting.

   אם אתם משתמשים בשורת החיפוש כדי למצוא את הדף הזה, בחרו בתוצאה שכותרת המשנה שלה היא Monitoring.

2. אם לא יצרתם ערוצי התראות ואתם רוצים לקבל התראות, לוחצים על Edit Notification Channels ומוסיפים את ערוצי ההתראות. אחרי שמוסיפים את הערוצים, חוזרים לדף Alerting.
3. בדף Alerting, לוחצים על Create policy.
4. כדי לבחור את המשאב, המדד והמסננים, מרחיבים את התפריט Select a metric ומשתמשים בערכים שבטבלה New condition:
   1. אופציונלי: כדי להגביל את התפריט לרשומות רלוונטיות, מזינים את שם המשאב או המדד בסרגל הסינון.
   2. בוחרים סוג משאב. לדוגמה, בוחרים באפשרות VM instance.
   3. בוחרים קטגוריית מדדים. לדוגמה, בוחרים באפשרות instance.
   4. בוחרים מדד. לדוגמה, בוחרים באפשרות CPU Utilization.
   5. לוחצים על אישור.
5. לוחצים על Next ואז מגדירים את הטריגר של מדיניות ההתראות. כדי למלא את השדות האלה, משתמשים בערכים שבטבלה הגדרת טריגר להתראה.
6. לוחצים על הבא.

7. אופציונלי: כדי להוסיף התראות למדיניות ההתראות, לוחצים על Notification channels. בתיבת הדו-שיח, בוחרים ערוץ התראות אחד או יותר מהתפריט ולוחצים על OK.

   כדי לקבל התראות כשפותחים וסוגרים התראות, מסמנים את האפשרות Notify on alert closure. כברירת מחדל, התראות נשלחות רק כשפותחים אותן.

8. אופציונלי: מעדכנים את משך הזמן לסגירה אוטומטית של ההתראה. השדה הזה קובע מתי מערכת Monitoring תסגור התראות כשאין נתוני מדדים.
9. אופציונלי: לוחצים על Documentation ומוסיפים את המידע שרוצים לכלול בהודעה.
10. לוחצים על Alert name ונותנים שם למדיניות ההתראות.
11. לוחצים על יצירת מדיניות.

תנאי חדש שדה	ערך
משאב ומדד	בתפריט Resources, בוחרים באפשרות BigQuery Project. בתפריט Metric categories בוחרים באפשרות Query. בתפריט Metrics, בוחרים באפשרות Query execution times.
סינון
Across time series Time series group by	priority
בסדרות זמן צבירה של סדרות זמן	99th percentile
חלון זמן דינמי	5 m
פונקציית חלון זמן דינמי	sum

הגדרת טריגר להתראה שדה	ערך
סוג התנאי	Threshold
טריגר להתראה	Any time series violates
מיקום הסף	Above threshold
ערך הסף	אתם קובעים את הערך הזה, אבל מומלץ להגדיר סף של 60 שניות.
חלון הבדיקה החוזרת	most recent value

כדי ליצור מדיניות התראה שמופעלת כשסך כל הבייטים שנסרקו וחוייבו בפרויקט BigQuery חורג מהמגבלה שהוגדרה על ידי המשתמש, משתמשים בהגדרת מדיניות ההתראה הבאה.

תנאי חדש שדה	ערך
משאב ומדד	בתפריט Resources, בוחרים באפשרות BigQuery Project. בתפריט Metric categories בוחרים באפשרות Query. בתפריט Metrics, בוחרים באפשרות Statement scanned bytes billed.
סינון	(אין צורך במסנן להתראה ברמת הפרויקט)
Across time series Time series group by	(אם רוצים לצבור את כל הסדרות, משאירים את השדה ריק)
בסדרות זמן צבירה של סדרות זמן	sum
חלון זמן דינמי	5 m
פונקציה של חלון זמן דינמי	sum

הגדרת טריגר להתראה שדה	ערך
סוג התנאי	Threshold
טריגר להתראה	Any time series violates
מיקום הסף	Above threshold
ערך הסף	אתם קובעים את הערך הזה. לדוגמה, כדי להפעיל התראה כשהשימוש חורג מ-1TiB, מזינים 1000000000000.

מדיניות ההתראות עוקבת אחרי סך הבייטים שנסרקו, אבל אתם יכולים להגדיר סף שמבוסס על תקציב ספציפי. כדי להגדיר את מדיניות ההתראות הזו שמבוססת על תקציב, קודם צריך להמיר את סף העלות הרצוי למספר הבייטים המקביל. הנוסחה מבוססת על התמחור של BigQuery לפי דרישה. מידע נוסף זמין במאמר תמחור של ניתוח נתונים על פי דרישה.

כדי להמיר את סף העלות לבייטים, אפשר להשתמש בנוסחה הבאה:

Threshold in Bytes = (Target Amount / (price per TiB)) * 1,000,000,000,000

דוגמה: הפעלת התראה כשהשימוש חורג מ-100$

נניח שאתם רוצים לקבל התראה כשעלויות השאילתות בפרויקט חורגות מ-‎100$‎.

1. מחשבים את נפח הנתונים המקביל ב-TiB:
   $100 / (price per TiB) = Equivalent Data Volume in TiB
2. המרת נפח הנתונים לבייטים:
   (Equivalent Data Volume in TiB) * 1,000,000,000,000 = Threshold Value in Bytes
3. הגדרת ערך הסף:
   בקטע Configure alert trigger של המדיניות, מזינים את הערך של "Threshold Value in Bytes" בתור Threshold value.

עכשיו, מדיניות ההתראות מופעלת כשסך הבייטים שנסרקו וחוייבו בחלון הזמן הדינמי תואם לעלויות של כ-100$‎ לשאילתות על פי דרישה.

מדדים שאפשר להציג בתרשים

המדדים הבאים זמינים, עם עיכוב של עד כמה שעות.

סוג המשאב	שם	יחידות	תיאור
BigQuery	Scanned bytes	בייטים לדקה	מספר הבייטים שנסרקו.
BigQuery	Scanned bytes billed	בייטים לדקה	מספר הבייטים שנשלחו לחיוב כשמשתמשים במודל הניתוח על פי דרישה. יכול להיות שיהיה הבדל בין הבייטים שנסרקו לבין הבייטים שנסרקו וחויבו, כי החיובים מעוגלים כלפי מעלה, עם כמות מינימלית של נתונים שעובדו לכל שאילתה.
BigQuery	BI Engine Query Fallback Count (Preview)	שאילתות	שיעור השאילתות שלא השתמשו ב-BI Engine. אפשר להגדיר את האפשרות קיבוץ לפי לערך reason כדי להפריד את הספירה לפי סיבות שונות למעבר למצב חלופי, כולל: NO_RESERVATION INSUFFICIENT_RESERVATION UNSUPPORTED_SQL_TEXT INPUT_TOO_LARGE OTHER_REASON
BigQuery	Query count	שאילתות	שאילתות בתהליך.
BigQuery	Query execution count (Preview)	שאילתות	מספר השאילתות שהופעלו.
BigQuery	Query execution times - 5th percentile - 50th percentile - 95th percentile - 99th percentile	שניות	זמני הרצת שאילתות שלא נשמרו במטמון.
BigQuery	Slots used by project	מכונות מזל	מספר יחידות הקיבולת של BigQuery שהוקצו למשימות של שאילתות בפרויקט. המשבצות מוקצות לכל חשבון לחיוב, וכמה פרויקטים יכולים לחלוק את אותה הקצאת משבצות.
BigQuery	Slots used by project and job type	מכונות מזל	מספר ה-slots שהוקצו לפרויקט בכל שלב, בחלוקה לפי סוג העבודה. אפשר גם לחשוב על זה כמספר ה-slots שבהם הפרויקט משתמש. משימות טעינה וחילוץ הן פעולות חינמיות, והן פועלות במאגר משאבים ציבורי. המשבצות מוקצות לכל חשבון לחיוב, וכמה פרויקטים יכולים לחלוק את אותה הקצאת משבצות.
BigQuery	Slots used by project, reservation, and job type	מכונות מזל	מספר יחידות הקיבולת של BigQuery שהוקצו לפרויקט. אפשר לחלק את הקצאת המשבצות לפי סוג העבודה וההזמנה.
BigQuery	Total slots	מכונות מזל	המספר הכולל של משבצות שזמינות לפרויקט. אם הפרויקט חולק הקצאה של משבצות עם פרויקטים אחרים, המשבצות שבהן משתמשים הפרויקטים האחרים לא מוצגות.
BigQuery	Slots used across projects in reservations	מכונות מזל	מספר יחידות קיבולת של BigQuery שהוקצו לפרויקטים בהזמנה. חשוב לזכור שנתוני המדדים מדווחים רק כשפרויקט אחד לפחות הוקצה להזמנה ומשתמש במשבצות. במקום זאת, כדאי לשלוח שאילתות לגבי פרטי ההזמנות מ-INFORMATION_SCHEMA. כדי לראות את מדדי השימוש ביחידות קיבולת (Slot) בכל הפרויקטים שצורכים משאבים ממקום שמור, צריך להוסיף באופן מפורש את הפרויקטים האלה להיקף המדדים בפרויקט של הפרויקט שבו אתם צופים במרכז הבקרה.
BigQuery	Slots used by project in reservation	מכונות מזל	מספר יחידות קיבולת של BigQuery שהוקצו לפרויקט במקום השמור. כדי לראות את מדדי השימוש ביחידות קיבולת (Slot) בכל הפרויקטים שצורכים משאבים ממאגר, צריך להוסיף באופן מפורש את הפרויקטים האלה להיקף המדדים בפרויקט של הפרויקט שבו אתם צופים במרכז הבקרה.
משימה רציפה ב-BigQuery	Estimated backlog logical bytes	בייטים	מספר הבייטים בצבר המשימות לכל שלב במשימה הרציפה.
משימה רציפה ב-BigQuery	Estimated backlog records	רשומות	המספר המשוער של רשומות בצבר המשימות לכל שלב במשימה הרציפה.
משימה רציפה ב-BigQuery	Estimated bytes processed	בייטים	מספר הבייטים המשוער שעובדו בכל שלב של המשימה הרציפה.
משימה רציפה ב-BigQuery	Output watermark	חותמת הזמן	חותמת הזמן האחרונה, במיקרו-שניות מאז ראשית זמן יוניקס (Unix epoch), שעד אליה כל הנתונים עובדו בשלב הזה של המשימה הרציפה.
משימה רציפה ב-BigQuery	Records read	רשומות	מספר רשומות הקלט שנקראו בכל שלב של המשימה הרציפה.
משימה רציפה ב-BigQuery	Records written	רשומות	מספר רשומות הפלט שנכתבו בכל שלב של המשימה הרציפה.
משימה רציפה ב-BigQuery	Slots used	אלפיות שנייה של משבצת	המספר הכולל של אלפיות השנייה של ה-slot שבהן השתמש המשימה הרציפה.
מערך נתונים ב-BigQuery	Stored bytes	בייטים	בייטים שמאוחסנים במערך הנתונים – ב-100 הטבלאות הכי גדולות במערך הנתונים, הבייטים שמאוחסנים מוצגים לכל טבלה בנפרד (לפי שם). כל הטבלאות הנוספות במערך הנתונים (מעבר ל-100 הגדולות ביותר) מדווחות כסכום יחיד, ושם הטבלה של הסיכום הוא מחרוזת ריקה.
מערך נתונים ב-BigQuery	Table count	Tables	מספר הטבלאות במערך הנתונים.
מערך נתונים ב-BigQuery	Uploaded bytes	בייטים לדקה	מספר הבייטים שהועלו לטבלה כלשהי במערך הנתונים.
מערך נתונים ב-BigQuery	שורות שהועלו	שורות לדקה	מספר הרשומות שהועלו לטבלה כלשהי במערך הנתונים.

רשימה מלאה של המדדים הזמינים ל- Google Cloud מופיעה במאמר מדדיGoogle Cloud .

בעיות מוכרות

• אם לא פועלות שאילתות, לא יוחזרו נתונים לגבי משבצות שהוקצו, משבצות זמינות או משתנים שקשורים לשאילתות. כדי לראות את הנתונים, צריך להתרחק.

• אם השאילתות פועלות גם בארה"ב וגם באיחוד האירופי, יכול להיות שה-slots שהוקצו וה-slots הזמינים לא נכונים.

• המשבצות שהוקצו מדווחות כערך הממוצע בחלון זמן (רוחב חלון הזמן תלוי ברמת הזום של התרשים). הגדלה והקטנה של התצוגה יכולות לשנות את הערך של המשבצות שהוקצו. אם מגדילים את התצוגה לחלון זמן של שעה או פחות, מוצגים הערכים האמיתיים של המשבצות שהוקצו. בטווח הזה, בכל זמן שמוצג בתרשים, avg(slots allocated) = slots allocated.

• הנתונים בתרשימים של Cloud Monitoring רלוונטיים רק לפרויקט שנבחר.

• מדדים הם ערכים מיידיים שנדגמים בנקודת זמן מסוימת, ויכול להיות שהם יחמיצו נקודות על הגרף בין מרווחי הדגימה. לדוגמה, המדד של ספירת המשימות נדגם כל דקה. הערך הוא מספר המשימות באותו זמן ספציפי, ולא המספר המקסימלי של משימות במהלך כל הדקה.
