管道生命週期

本頁面提供管道生命週期的總覽,從管道程式碼到 Dataflow 工作。

本頁面說明下列概念:

  • 執行圖是什麼,以及 Apache Beam 管道如何成為 Dataflow 工作
  • Dataflow 如何處理錯誤
  • Dataflow 如何自動平行處理及分配管道中的處理邏輯,並將其分配給執行工作的 worker
  • Dataflow 可能會執行的工作最佳化

執行圖

執行 Dataflow 管道時,Dataflow 會根據建構 Pipeline 物件的程式碼建立執行圖,包括所有轉換和相關聯的處理函式,例如 DoFn 物件。這稱為管道「執行圖」,這個階段稱為「圖表建構時間」。

在圖表建構期間,Apache Beam 會在本機執行管道程式碼主要進入點的程式碼,在呼叫來源、接收器或轉換步驟時停止,並將這些呼叫轉換為圖表的節點。因此,管道進入點 (Java 和 Go main 方法或 Python 指令碼的頂層) 中的程式碼片段,會在本機上執行,執行位置是執行管道的機器。在 DoFn 物件方法中宣告的相同程式碼,會在 Dataflow worker 中執行。

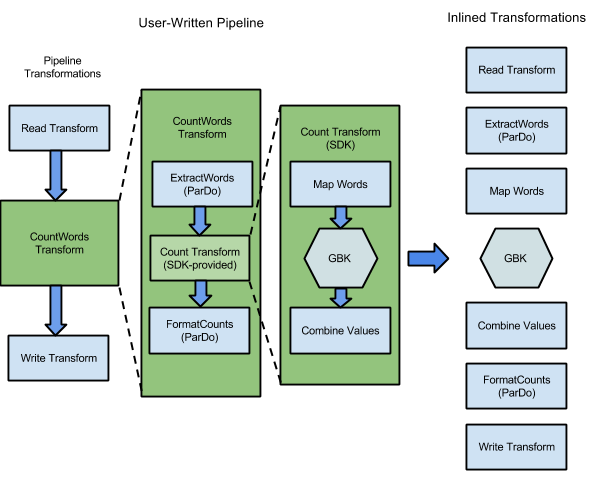

例如,Apache Beam SDK 隨附的 WordCount 範例包含一系列轉換,可讀取、擷取、計算、格式化及寫入文字集合中的個別字詞,以及每個字詞的出現次數。下圖顯示 WordCount 管道中的轉換如何展開為執行圖:

WordCount 範例程式中的轉換作業會展開為執行圖,其中包含 Dataflow 服務要執行的步驟。

圖 1:WordCount 範例執行圖

執行圖通常與您在建構管道時指定的轉換順序不同。之所以有這項差異,是因為 Dataflow 服務會在受管理雲端資源上執行前,對執行圖執行各種最佳化和融合。Dataflow 服務在執行管道時會遵循資料依賴關係。不過,如果步驟之間沒有資料依賴關係,則可能以任何順序執行。

如要查看 Dataflow 為管道產生的未最佳化執行圖,請在 Dataflow 監控介面中選取工作。如要進一步瞭解如何查看工作,請參閱「使用 Dataflow 監控介面」。

建構圖表時,Apache Beam 會驗證管道參照的所有資源 (例如 Cloud Storage bucket、BigQuery 資料表,以及 Pub/Sub 主題或訂閱項目) 是否確實存在且可存取。驗證作業是透過對各項服務發出標準 API 呼叫來完成,因此用來執行管道的使用者帳戶必須能正確連線至必要服務,且有權呼叫服務的 API。將管道提交至 Dataflow 服務前,Apache Beam 也會檢查其他錯誤,並確保管道圖不含任何非法作業。

接著,執行圖會轉譯為 JSON 格式,並傳輸至 Dataflow 服務端點。

Dataflow 服務接著會驗證 JSON 執行圖。圖表通過驗證後,就會成為 Dataflow 服務中的工作。您可以使用 Dataflow 監控介面查看工作、執行圖、狀態和記錄資訊。

Java

Dataflow 服務會將回應傳送至執行 Dataflow 程式的機器。這項回應會封裝在 DataflowPipelineJob 物件中,其中包含 Dataflow 工作的 jobId。使用 jobId,透過 Dataflow 監控介面和 Dataflow 指令列介面監控、追蹤工作及排解相關問題。詳情請參閱 DataflowPipelineJob 的 API 參考資料。

Python

Dataflow 服務會將回應傳送至執行 Dataflow 程式的機器。這項回應會封裝在 DataflowPipelineResult 物件中,其中包含 Dataflow 工作的 job_id。使用 job_id,透過 Dataflow 監控介面和 Dataflow 指令列介面監控、追蹤及排解工作問題。

Go

Dataflow 服務會將回應傳送至執行 Dataflow 程式的機器。這項回應會封裝在 dataflowPipelineResult 物件中,其中包含 Dataflow 工作的 jobID。使用 jobID,透過 Dataflow 監控介面和 Dataflow 指令列介面監控、追蹤及排解工作問題。

在本機執行管道時,也會建構圖表,但圖表不會轉譯為 JSON 或傳輸至服務。相反地,圖表會在本機上執行,也就是您啟動 Dataflow 程式的同一部機器。詳情請參閱「設定本機執行的 PipelineOptions」。

錯誤及例外狀況處理

管道在處理資料時可能會擲回例外狀況。部分錯誤是暫時性的,例如暫時無法存取外部服務。其他錯誤則為永久性,例如輸入資料損毀或無法剖析,或運算期間出現空指標。

Dataflow 會處理任意套裝組合中的元素,並在套裝組合中的任何元素發生錯誤時,重試整個套裝組合。在批次模式下執行時,內含失敗項目的套裝組合會重試四次。如果單一套裝組合失敗達四次,管道就會完全失敗。在串流模式下執行時,包含失敗項目的套件會無限次重試,可能導致管道永久停滯。

在批次模式下處理時,您可能會在管道工作完全失敗之前看到大量個別失敗,這會在任何指定套件在四次重試後失敗時發生。舉例來說,如果管道嘗試處理 100 個套裝組合,Dataflow 可能會產生數百個個別失敗,直到單一套裝組合達到四次失敗的退出條件。

啟動 worker 錯誤 (例如無法在 worker 上安裝套件) 是暫時性的。這種情況會導致無限重試,並可能造成管道永久停滯。

平行處理和分布

Dataflow 服務會自動平行處理管道中的處理邏輯,並將其分配給 worker 和執行緒。Dataflow 會使用程式設計模型中的抽象概念,來表示平行處理函式。舉例來說,ParDo 轉換會導致 Dataflow 將處理程式碼 (以 DoFn 物件表示) 分配給多個 worker,以便同時執行。

Dataflow 支援兩種互補的平行處理維度:

Dataflow 會自動管理工作平行處理、處理動態工作重新平衡,並透過融合和合併最佳化功能,將執行圖最佳化。不可分割的資料來源、高扇出步驟、鍵偏斜和下游接收器限制等因素,都可能限制管道平行處理。

如需 Dataflow 如何分區資料、擴充 worker 及解決平行處理瓶頸的深入指南,請參閱「瞭解 Dataflow 的平行處理」。

融合最佳化

驗證管道執行圖的 JSON 表單後,Dataflow 服務可能會修改圖表以執行最佳化。最佳化作業可能包括將管道執行圖中的多個步驟或轉換作業合併為單一步驟。融合步驟可避免 Dataflow 服務具體化管道中的每個中繼 PCollection,這可能會耗費大量記憶體和處理負擔。

雖然您在管道建構中指定的所有轉換都會在服務上執行,但為了確保管道能以最有效率的方式執行,轉換可能會以不同的順序執行,或做為較大融合轉換的一部分執行。Dataflow 服務會遵循執行圖中步驟之間的資料依賴關係,但步驟可能會以任何順序執行。

融合示例

下圖顯示 Dataflow 服務如何最佳化及融合 Apache Beam SDK for Java 隨附的 WordCount 範例執行圖,以提高執行效率:

WordCount 範例程式的執行圖,已由 Dataflow 服務最佳化並融合步驟。

圖 2:WordCount 範例的最佳化執行圖

防止融合

在某些情況下,Dataflow 可能會誤判在管道中融合運算的最適當方式,導致 Dataflow 無法使用所有可用的 worker。在這種情況下,您可以使用 Redistribute 轉換,提示 Dataflow 重新分配資料。

如要新增 Redistribute 轉換,請呼叫下列其中一種方法:

  • Redistribute.arbitrarily:表示資料可能不平衡。Dataflow 會選擇最佳演算法來重新分配資料。

  • Redistribute.byKey:表示鍵/值組合的 PCollection 可能不平衡,應根據鍵重新分配。一般來說,Dataflow 會將單一索引鍵的所有元素,集中在同一個背景工作執行緒。不過,我們不保證金鑰會位於相同位置,且元素會獨立處理。

如果管道包含 Redistribute 轉換,Dataflow 通常會防止 Redistribute 轉換前後的步驟融合,並重組資料,讓 Redistribute 轉換下游的步驟具有更佳的平行處理能力。

監控融合

您可以使用 Google Cloud 控制台、gcloud CLI 或 API,存取最佳化圖表和融合階段。

控制台

如要在控制台中查看圖表的融合階段和步驟,請在 Dataflow 工作的「Execution details」(執行詳細資料) 分頁中,開啟「Stage workflow」(階段工作流程) 圖表檢視畫面。

如要查看某個階段融合的元件步驟,請在圖表中按一下融合階段。在「Stage info」(階段資訊) 窗格中,「Component steps」(元件步驟) 列會顯示融合階段。有時,單一複合轉換的部分內容會融合到多個階段。

gcloud

如要使用 gcloud CLI 存取最佳化圖表和融合階段,請執行下列 gcloud 指令:

  gcloud dataflow jobs describe --full JOB_ID --format json

將 JOB_ID 替換為 Dataflow 工作 ID。

如要擷取相關位元,請將 gcloud 指令的輸出內容傳送至 jq:

gcloud dataflow jobs describe --full JOB_ID --format json | jq '.pipelineDescription.executionPipelineStage\[\] | {"stage_id": .id, "stage_name": .name, "fused_steps": .componentTransform }'

如要查看輸出回應檔案中融合階段的說明,請查看 ComponentTransform 陣列中的 ExecutionStageSummary 物件。

API

如要使用 API 存取最佳化圖表和融合階段,請呼叫 project.locations.jobs.get。

如要查看輸出回應檔案中融合階段的說明,請查看 ComponentTransform 陣列中的 ExecutionStageSummary 物件。

合併最佳化

匯總作業是大規模資料處理的重要概念。匯總功能可將概念上相距甚遠的資料彙整在一起,因此非常適合用於建立關聯。Dataflow 程式設計模型會將匯總作業表示為 GroupByKey、CoGroupByKey 和 Combine 轉換。

Dataflow 的匯總作業會合併整個資料集的資料,包括可能分散在多個 worker 的資料。在執行這類匯總作業時,最有效率的做法通常是先盡可能在本機合併資料,再跨執行個體合併資料。套用 GroupByKey 或其他匯總轉換時,Dataflow 服務會在主要分組作業前,自動在本機執行部分合併。

執行部分或多層級合併時,Dataflow 服務會根據管道處理的是批次資料還是串流資料,做出不同的決策。對於有界限資料,服務會優先考量效率,並盡可能在本機執行合併作業。對於無界限資料,服務會優先降低延遲時間,且可能不會執行部分合併,因為這可能會增加延遲時間。
