Kontrol diagram dan dasbor di Cloud Monitoring memungkinkan Anda memeriksa data deret waktu dengan menandai baris tertentu, menyematkan waktu referensi, memperbesar rentang waktu atau nilai, dan mengaktifkan/menonaktifkan pemuatan ulang otomatis. Saat memecahkan masalah, Anda juga dapat mengonfigurasi diagram untuk hanya menampilkan pencilan, menempatkan data sebelumnya untuk perbandingan, atau menghubungkan metrik dengan log dan contoh trace.
Kontrol ini tersedia pada diagram di dasbor kustom, di Metrics Explorer, dan saat mengonfigurasi kondisi pemberitahuan. Untuk menambahkan diagram ke dasbor, lihat Menampilkan data metrik di dasbor kustom. Untuk mengisolasi lonjakan atau tren berdasarkan kunci label di Metrics Explorer, lihat Menguraikan diagram berdasarkan label.
Menandai deret waktu
Anda dapat memeriksa setiap deret waktu dengan memanipulasi diagram atau legendanya. Bagian ini menjelaskan cara mengubah tampilan diagram sehingga satu atau beberapa deret waktu ditandai, sementara semua deret waktu lainnya diredupkan.
Menandai satu deret waktu
Untuk menandai satu deret waktu, lakukan salah satu tindakan berikut:
- Tempatkan kursor pada garis grafik pada titik waktu tertentu. Saat Anda menggerakkan kursor pada grafik, setiap kali kursor menyentuh garis grafik, garis tersebut akan ditandai.
Klik kotak centang di baris legenda tabel yang sesuai atau klik garis dalam grafik. Setelah memilih baris tertentu, Anda dapat memindahkan kursor tanpa mengubah pilihan.
- Untuk menandai garis lain dalam grafik, pilih garis tersebut.
- Untuk menghapus penandaan untuk sebuah garis, klik di area grafik yang tidak digunakan atau perluas legenda, lalu hapus centang pada kotak garis tersebut.
Misalnya, pada screenshot berikut, deret waktu halyard telah dipilih:
Menandai beberapa deret waktu
Untuk menandai semua baris di antara line-N dan line-O,
pilih line-N, tekan Shift, lalu pilih line-O.
Untuk menandai beberapa baris, lakukan salah satu hal berikut:
- Tekan
ControlatauCommand, lalu pilih garis yang diinginkan dari grafik. - Di legenda, centang kotak untuk garis yang diinginkan.
Untuk menghapus sorotan pada deret waktu, pilih barisnya di legenda.
Untuk menghapus semua sorotan, klik di area grafik yang tidak digunakan.
Menetapkan waktu referensi
Untuk memilih waktu referensi pada grafik, Anda menetapkan pin pada waktu referensi. Pin yang belum disetel akan muncul di grafik saat Anda menempatkan kursor pada angka di sepanjang sumbu X. Pin yang belum disetel adalah garis redup dengan bentuk oval di dasarnya yang menampilkan waktu dan simbol pin.
Saat Anda menetapkan pin, peristiwa berikut akan terjadi:
- Garis biru dengan bentuk oval di dasarnya akan muncul di grafik. Dok menampilkan waktu referensi dan tombol Tutup close. Untuk menghapus pin, klik Tutup.
- Kolom legenda Nilai menampilkan nilai deret waktu pada waktu referensi.
- Jika diagram berada di dasbor, pin akan ditetapkan di setiap diagram di dasbor.
Anda hanya dapat menetapkan satu pin pada diagram, dan Anda dapat menetapkan pin pada waktu saat ini atau pada waktu tertentu:
Untuk menyetel pin pada waktu saat ini, klik Value di judul legenda pada diagram.
Untuk menyetel pin pada waktu tertentu, tempatkan kursor di sepanjang sumbu X pada waktu tersebut, lalu klik oval.
Misalnya, screenshot berikut mengilustrasikan diagram dengan pin pada pukul 15.30 dan pointer pada pukul 15.42. Tooltip menampilkan stempel waktu yang sesuai dengan posisi penunjuk. Tooltip menampilkan 440 md, yang merupakan nilai deret waktu server_latency pada pukul 15.42.
Legenda menampilkan 1.505 md, yang merupakan nilai deret waktu
server_latency pada pukul 15.30:
Mengubah resolusi grafik
Ada beberapa cara untuk mengubah resolusi diagram. Untuk mengetahui informasi tentang cara mengubah resolusi semua diagram di dasbor, lihat Menetapkan periode tampilan.
Memperluas interval waktu tertentu
Untuk memperbesar grafik dalam interval waktu tertentu, lakukan tindakan berikut:
- Tempatkan kursor di area grafik di salah satu ujung interval waktu yang ingin Anda lihat secara lebih mendetail.
Tarik penunjuk Anda secara horizontal ke ujung interval lainnya. Tindakan menarik akan membuat region redup di antara dua pemilih waktu.
Setelah Anda melepaskan tombol penunjuk, grafik akan digambar ulang menggunakan rentang nilai sumbu X yang Anda pilih. Rentang sumbu Y otomatis disesuaikan berdasarkan nilai dalam jangka waktu yang Anda pilih.
Opsional: Ubah resolusi vertikal diagram.
Saat Anda memilih jangka waktu untuk diagram apa pun di dasbor, dasbor akan menonaktifkan pemuatan ulang otomatis dan menunjukkan perilaku tersebut dengan menampilkan tombol di toolbar dasbor. Untuk mengaktifkan muat ulang otomatis, klik tombol .
Memperluas resolusi waktu di sekitar titik waktu
Untuk memperbesar grafik di sekitar titik waktu tertentu, lakukan hal berikut:
- Tempatkan kursor di area grafik pada titik waktu yang ingin Anda lihat secara lebih mendetail.
- Untuk meluaskan atau menciutkan sumbu waktu, tekan
ControlatauCommand, lalu gunakan dua jari pada penunjuk trackpad atau roda scroll pada penunjuk.
Jika diagram menetapkan penggantian rentang waktu, Anda tidak dapat mengubah resolusi diagram menggunakan pointer.
Mengubah rentang waktu
Untuk menggeser rentang waktu yang ditampilkan, lakukan hal berikut:
- Tempatkan kursor di area grafik pada titik dalam interval waktu yang ingin Anda lihat secara lebih mendetail.
- Untuk menampilkan data sebelumnya atau setelahnya, tekan
ControlatauCommand, lalu pilih dan tarik kursor Anda.
Memperluas resolusi vertikal
Untuk memperbesar interval nilai, ikuti langkah-langkah berikut:
- Letakkan penunjuk di area grafik pada salah satu ujung rentang nilai yang ingin Anda lihat secara lebih mendetail.
Tarik penunjuk Anda secara vertikal ke ujung rentang lainnya. Tindakan tarik akan membuat area redup di antara dua nilai pada sumbu Y.
Setelah Anda melepaskan tombol penunjuk, grafik akan digambar ulang menggunakan rentang sumbu Y yang Anda pilih.
Opsional: Ubah resolusi horizontal diagram.
Saat Anda memilih jangka waktu untuk diagram apa pun di dasbor, dasbor akan menonaktifkan pemuatan ulang otomatis dan menunjukkan perilaku tersebut dengan menampilkan tombol di toolbar dasbor. Untuk mengaktifkan muat ulang otomatis, klik tombol .
Mereset resolusi
Untuk mereset tingkat zoom diagram, lakukan salah satu tindakan berikut:
- Untuk mereset masing-masing diagram, klik youtube_searched_for Reset zoom di toolbar diagram.
- Untuk mereset semua diagram di dasbor ke periode tampilan dasbor global, klik zoom_out Reset zoom di toolbar dasbor.
Mereset tingkat zoom untuk dasbor tidak memengaruhi diagram yang menetapkan penggantian rentang waktu. Untuk diagram tersebut, Anda tidak dapat mengubah resolusi diagram menggunakan pointer.
Menetapkan periode tampilan atau rentang waktu
Diagram dapat menampilkan data untuk periode mulai dari satu jam hingga enam minggu. Sistem menentukan periode tampilan untuk diagram sebagai berikut:
Jika kolom Penggantian rentang waktu diagram dikonfigurasi, sistem akan menggunakan rentang waktu yang ditentukan. Kolom ini memungkinkan Anda memasukkan rentang waktu relatif atau absolut.
Jika kolom Time range override diagram tidak dikonfigurasi, sistem akan menggunakan setelan rentang waktu induknya, yaitu Metrics Explorer atau dasbor kustom.
Konfigurasi penggantian rentang waktu diagram saat Anda ingin diagram tersebut menampilkan data selama rentang waktu yang lebih panjang atau lebih pendek daripada yang sesuai untuk widget dasbor lainnya.
Mengubah rentang waktu pada diagram dapat menyebabkan penyesuaian kembali deret waktu. Untuk informasi konseptual, lihat Penyejajaran: regularisasi dalam deret.
Untuk project baru, data mungkin tidak tersedia untuk semua bagian rentang.
Memilih data dinamis atau statis
Diagram menampilkan data dalam jangka waktu tertentu. Secara default, periode ini akan terus berjalan, dengan “sekarang” selalu berada di tepi kanan diagram. Pemilihan waktu menentukan jendela ke masa lalu, misalnya, satu jam. Data pada diagram bersifat dinamis; saat data baru dihasilkan, data tersebut akan muncul di “sekarang”. Secara default, perilaku ini diaktifkan.
Anda dapat mencegah jendela waktu berubah dengan menonaktifkan refresh otomatis. Opsi statis ini berguna saat Anda ingin mempelajari peristiwa yang telah berlalu. Jika Anda menonaktifkan Muat Ulang Otomatis, tombol akan meredup dan diberi label NONAKTIF.
Dasbor menyediakan satu tombol Muat Ulang Otomatis yang mengontrol update data otomatis:
- Rentang waktu relatif, seperti Last 1 hour, akan otomatis maju saat pemuatan ulang otomatis diaktifkan.
- Jangka waktu absolut, seperti rentang tanggal tertentu, tidak akan dimajukan. Setelan refresh otomatis diabaikan.
Saat membuat diagram di halaman Metrics Explorer, refresh otomatis selalu aktif.
Tampilkan pencilan
Mengurutkan deret waktu yang cocok dengan kueri, lalu membatasi jumlah deret waktu yang diplot, memungkinkan Anda memetakan garis yang anomali, bukan garis yang sangat representatif. Membatasi jumlah garis yang dipetakan juga membantu memverifikasi bahwa setiap diagram bersifat responsif dan dapat dipahami. Anda dapat membatasi jumlah deret waktu yang ditampilkan saat menampilkan data menggunakan widget garis, batang bertumpuk, area bertumpuk, dan peta panas.
Misalnya, screenshot berikut mengilustrasikan diagram dalam mode warna.
Diagram ini berisi banyak garis dan sulit ditafsirkan. Untuk membatasi diagram agar hanya menampilkan tiga baris teratas, yang diberi peringkat berdasarkan rata-rata, gunakan kolom Sort & Limit. Anotasi kecil pada diagram menjelaskan kriteria tampilan. Di latar belakang, yang ditampilkan dalam warna abu-abu, adalah garis besar semua data deret waktu. Anda tidak dapat menonaktifkan konten abu-abu.
Diagram di dasbor
Untuk mengonfigurasi diagram agar menampilkan pencilan teratas atau terbawah, lakukan hal berikut:
-
Di konsol Google Cloud , buka halaman Dashboards:
Jika Anda menggunakan kotak penelusuran untuk menemukan halaman ini, pilih hasil yang subjudulnya adalah Monitoring.
- Di toolbar konsol Google Cloud , pilih project Google Cloud Anda. Untuk konfigurasi App Hub, pilih project host atau project pengelolaan App Hub.
- Pilih dasbor.
Di toolbar diagram, pilih edit Edit.
Di panel Query diagram, buka elemen Sort & limit, lalu lengkapi dialog. Opsi ini memungkinkan Anda memilih cara deret waktu diberi peringkat dan apakah Anda ingin pencilan atas atau bawah ditampilkan.
Jika elemen Sort & limit tidak ditampilkan, klik add Add query element.
Metrics Explorer
Untuk mengonfigurasi diagram agar menampilkan pencilan teratas atau terbawah, lakukan hal berikut:
-
Di konsol Google Cloud , buka halaman leaderboard Metrics explorer:
Jika Anda menggunakan kotak penelusuran untuk menemukan halaman ini, pilih hasil yang subjudulnya adalah Monitoring.
- Di toolbar konsol Google Cloud , pilih project Google Cloud Anda. Untuk konfigurasi App Hub, pilih project host atau project pengelolaan App Hub.
- Pilih jenis resource dan jenis metrik yang akan dibuat diagramnya.
Di panel Query diagram, buka elemen Sort & limit, lalu lengkapi dialog. Opsi ini memungkinkan Anda memilih cara pemberian peringkat deret waktu dan apakah Anda ingin menampilkan pencilan teratas atau terbawah.
Jika elemen Sort & limit tidak ditampilkan, klik add Add query element.
Membandingkan data saat ini dengan data sebelumnya
Opsi Bandingkan dengan Masa Lalu memungkinkan Anda memilih rentang waktu dari masa lalu dengan menentukan jam, hari, atau minggu. Data dari rentang waktu tersebut kemudian ditumpangkan sebagai garis putus-putus di atas data saat ini pada diagram garis. Legenda juga menampilkan nilai sebelumnya dan saat ini.
Bandingkan dengan Periode Sebelumnya hanya tersedia untuk diagram garis.
Data yang ditumpangkan pada diagram Anda adalah untuk periode tampilan yang sama dengan diagram Anda, tetapi dari waktu yang ditentukan di masa lalu. Misalnya, pertimbangkan diagram yang menampilkan data dari pukul 10.00 hingga 11.00. Jika Anda menentukan data dari 2 minggu sebelumnya sebagai 'data sebelumnya', Anda akan melihat data yang dikumpulkan antara pukul 10.00 dan 11.00 serta dari 2 minggu sebelumnya.
Jika tidak ada data yang tersedia dari periode yang diminta, tidak akan ada perubahan pada diagram.
Screenshot berikut menampilkan diagram yang sama dengan dan tanpa data dari 2 minggu lalu.
Tanpa data sebelumnya:
Dengan data sebelumnya dan satu deret waktu yang ditandai:
Diagram di dasbor
Untuk membandingkan data saat ini dengan data sebelumnya di diagram, lakukan tindakan berikut:
-
Di konsol Google Cloud , buka halaman Dashboards:
Jika Anda menggunakan kotak penelusuran untuk menemukan halaman ini, pilih hasil yang subjudulnya adalah Monitoring.
- Di toolbar konsol Google Cloud , pilih project Google Cloud Anda. Untuk konfigurasi App Hub, pilih project host atau project pengelolaan App Hub.
- Pilih dasbor.
Di toolbar diagram, pilih edit Edit.
- Di panel Display, klik opsi Compare to Past.
Tetapkan kolom Value dan Scope untuk menentukan seberapa jauh ke masa lalu.
Misalnya, jika Value adalah
2dan Scope adalahweeks, diagram akan menampilkan data saat ini dan data dari 2 minggu sebelumnya.
Metrics Explorer
Untuk membandingkan data saat ini dengan data sebelumnya di diagram, lakukan tindakan berikut:
-
Di konsol Google Cloud , buka halaman leaderboard Metrics explorer:
Jika Anda menggunakan kotak penelusuran untuk menemukan halaman ini, pilih hasil yang subjudulnya adalah Monitoring.
- Di toolbar konsol Google Cloud , pilih project Google Cloud Anda. Untuk konfigurasi App Hub, pilih project host atau project pengelolaan App Hub.
- Pilih jenis resource dan jenis metrik yang akan dibuat diagramnya.
Di panel Tampilan diagram, perluas expand_more Bandingkan dengan data sebelumnya, pilih Aktifkan perbandingan dengan data sebelumnya, lalu masukkan nilai untuk Durasi pergeseran waktu.
Misalnya, jika kolom Durasi timeshift ditetapkan ke 1w dan pemilih rentang waktu ditetapkan ke 1 jam terakhir, maka diagram akan menampilkan satu jam data saat ini dan satu jam data dari satu minggu sebelumnya.
Mengonfigurasi opsi diagram peta panas
Diagram peta panas menampilkan metrik nilai distribusi. Bagian ini menjelaskan cara Anda dapat mengubah tampilan diagram ini untuk menampilkan persentil dan contoh. Contoh adalah cara untuk mengaitkan data arbitrer dengan data metrik. Anda dapat menggunakannya untuk melampirkan data non-metrik ke pengukuran. Salah satu penggunaan contoh adalah untuk mengaitkan data trace dengan data metrik. Saat Monitoring menampilkan data metrik, diagram akan dianotasi jika ada contoh. Dengan anotasi ini, Anda dapat mengorelasikan data metrik dan trace. Untuk mengetahui informasi selengkapnya, lihat Menghubungkan metrik dan trace menggunakan contoh.
Menampilkan garis persentil pada diagram peta panas
Untuk menyembunyikan atau menampilkan overlay garis persentil ke-50, ke-95, dan ke-99
pada diagram peta panas, klik
Garis persentil
di toolbar diagram. Secara default, garis persentil ditampilkan.
Screenshot berikut menggambarkan diagram dengan garis persentil ditampilkan:
Hanya menampilkan garis persentil pada diagram peta panas
Untuk menyembunyikan atau menampilkan diagram peta panas, klik
Heatmap
di toolbar diagram.
Screenshot berikut menunjukkan diagram saat garis persentil ditampilkan, tetapi heatmap itu sendiri telah disembunyikan:
Menampilkan contoh pada diagram peta panas
Untuk diagram peta panas di dasbor,
guna menyembunyikan atau menampilkan contoh Cloud Trace,
klik
Trace exemplars di toolbar diagram.
Contoh tidak selalu tersedia.
Screenshot berikut mengilustrasikan bagian peta panas, dengan setiap lingkaran biru muda sesuai dengan contoh trace:
Peta panas sebelumnya dibuat dengan menjalankan contoh instrumentasi Java. Contoh ini menggunakan OpenTelemetry, paket pelacakan open source, untuk melengkapi aplikasi Java.
Untuk melihat detail contoh tertentu, pilih contoh tersebut. Detail yang ditampilkan mencakup grafik yang menunjukkan span trace. Untuk mengetahui informasi selengkapnya, lihat Menemukan dan menjelajahi trace.
Mengorelasikan data metrik dan log
Menghubungkan data metrik dan log hanya tersedia untuk diagram di dasbor. Fitur ini tidak tersedia jika Anda menggunakan Metrics Explorer.
Saat melihat diagram, Anda mungkin ingin menjelajahi data log yang ditulis terhadap resource yang sama dengan data metrik yang dibuat diagramnya. Misalnya, jika Anda melihat lonjakan atau penurunan dalam diagram, Anda mungkin ingin menjelajahi entri log agar Anda bisa mendapatkan informasi tambahan tentang sistem.
Salah satu cara untuk menghubungkan data metrik dan log adalah dengan menggunakan opsi diagram untuk membuka flyout yang menampilkan diagram dan entri log yang dipilih. Kemudian, Anda dapat menggunakan toolbar dan menu di flyout untuk mempelajari metrik dan data log. Misalnya, Anda dapat menambahkan filter ke kueri metrik, mengubah kueri logging, atau memperluas dan menjelajahi entri log.

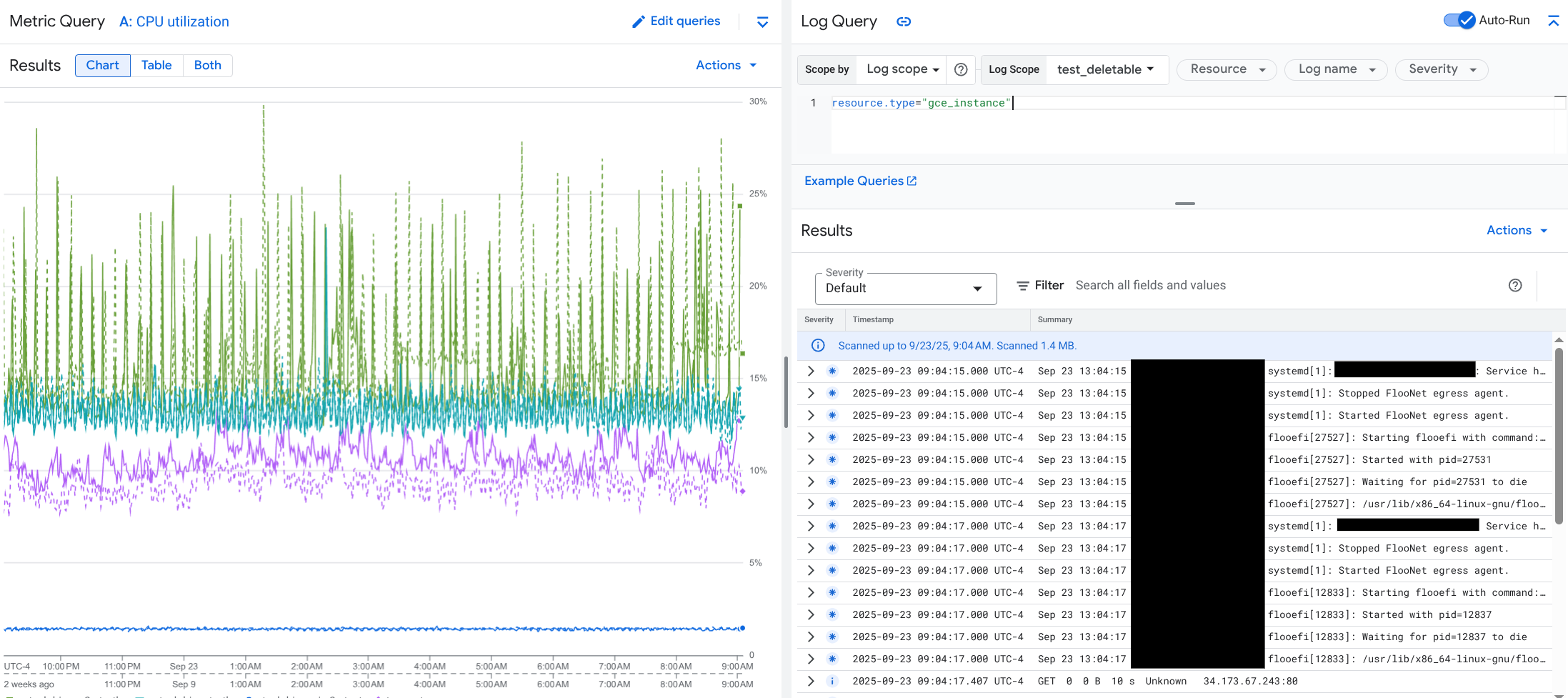

Screenshot berikut menggambarkan menu flyout:
Flyout tidak menampilkan semua entri log yang cocok dengan pemilih rentang waktu dasbor. Sebagai gantinya, sistem akan membuat kueri logging yang didasarkan pada kueri metrik. Kueri logging mencakup variabel yang berlaku, tetapi tidak mencakup filter tingkat dasbor.
Melihat data metrik dan log
Anda dapat mengorelasikan data metrik dan log saat diagram menampilkan jenis metrik apa pun, kecuali metrik berbasis log atau metrik Prometheus. Jika diagram menampilkan metrik berbasis log, metrik Prometheus, atau jika diagram tidak menampilkan data metrik, Anda tidak dapat menghubungkan data metrik dan log.
Untuk membuka flyout yang menampilkan data metrik dan log, lakukan salah satu hal berikut:
Untuk memfilter data log hanya berdasarkan jenis resource dan variabel yang berlaku, di toolbar diagram, klik more_vert More chart options, lalu pilih Inspect related logs.
Untuk menampilkan entri log yang berkorelasi dengan deret waktu tertentu, di diagram, gunakan pointer untuk memilih titik pada deret waktu, lalu buka tooltip dan pilih Periksa log terkait.
Dalam mode ini, flyout mengubah pemilih rentang waktu menjadi lima menit sebelum dan setelah stempel waktu titik yang dipilih.
Jika diagram Anda tidak menampilkan opsi Periksa log terkait, berarti diagram tersebut tidak mendukung korelasi metrik dan log.
Simpan perubahan Anda
Anda dapat menyimpan diagram atau panel log yang ditampilkan di flyout, termasuk perubahan apa pun yang Anda buat, ke dasbor kustom. Jika Anda menyimpan diagram ke dasbor yang sama dengan tempat Anda membuka flyout, diagram baru akan dibuat di dasbor.
Untuk menyimpan panel diagram atau log ke dasbor kustom, buka menu Actions widget, pilih Save to dashboard, lalu selesaikan dialog. Anda dapat memilih dasbor kustom yang ada atau membuat dasbor, lalu menyimpan widget.
Tutup flyout
Untuk menutup flyout, klik Cancel di toolbar.
Menampilkan konfigurasi diagram
Diagram di dasbor
Untuk melihat konfigurasi diagram yang ditampilkan di dasbor, klik query_stats Query stats:
Contoh sebelumnya mencantumkan jenis metrik yang diplotkan, filter, opsi pengelompokan, dan opsi perataan.
Metrics Explorer
Kolom konfigurasi diagram selalu terlihat.
Menampilkan legenda diagram
Diagram di dasbor
Anda dapat menampilkan atau menyembunyikan legenda semua diagram di dasbor atau setiap diagram satu per satu:
- Untuk menampilkan atau menyembunyikan legenda setiap diagram di dasbor, di toolbar dasbor, klik settings Setelan, lalu pilih Ringkas atau Tabel.
- Untuk menampilkan atau menyembunyikan legenda diagram tertentu, klik unfold_more Luaskan legenda, atau pilih Luaskan legenda diagram di menu more_vert Opsi diagram lainnya.
Metrics Explorer
- Untuk menampilkan legenda lengkap diagram, di tombol yang berlabel Chart Table Both, pilih Both.
- Untuk menyembunyikan legenda lengkap diagram, di tombol berlabel Diagram Tabel Keduanya, pilih Diagram.
Untuk mengetahui informasi selengkapnya, lihat Menampilkan dan menyembunyikan legenda.
Langkah berikutnya
Untuk memfilter widget di dasbor, lakukan tindakan berikut:
Untuk mengonfigurasi tampilan visual diagram menggunakan konsolGoogle Cloud , lihat Menetapkan opsi tampilan diagram.
Untuk mengonfigurasi legenda diagram menggunakan konsolGoogle Cloud , lihat Mengonfigurasi legenda.
Untuk pengantar metrik Cloud Monitoring, lihat Metrik, deret waktu, dan resource.
Untuk membuat metrik Anda sendiri, lihat Metrik yang ditentukan pengguna dan Metrik berbasis log.
