Configurazione delle legende

Le legende dei grafici in Cloud Monitoring ti consentono di ispezionare i valori delle metriche in un momento selezionato, visualizzare le etichette delle risorse e delle metriche in colonne configurabili e ordinare le serie temporali. Da una legenda espansa in una dashboard personalizzata, puoi anche applicare filtri temporanei o aprire dashboard specifiche per le risorse.

Mostra e nascondi le legende

Per impostazione predefinita, la legenda di una dashboard è configurata per mostrare solo i punti colorati che corrispondono alle linee del grafico. Lo screenshot seguente mostra un grafico su una dashboard con la legenda predefinita:

Per i grafici nelle dashboard, puoi anche espandere la legenda per visualizzare ulteriori dettagli, come le colonne di dati configurabili e una colonna Valore. La colonna Valore mostra i valori della metrica rappresentata nel grafico, mentre le altre colonne mostrano i valori delle etichette delle metriche o delle risorse scelte. La barra tratteggiata sul grafico indica l'ora per cui vengono visualizzati i valori.

Grafici nelle dashboard

Puoi mostrare o nascondere le legende di tutti i grafici di una dashboard o di ogni grafico singolarmente:

• Per mostrare o nascondere le legende di ogni grafico in una dashboard, nella barra degli strumenti della dashboard, fai clic su Impostazioni, quindi seleziona Sintetico o Tabella.
• Per mostrare o nascondere la legenda di un grafico specifico, fai clic su Espandi legenda o seleziona Espandi legenda grafico nel menu Altre opzioni del grafico.

Esplora metriche

• Per visualizzare la legenda completa di un grafico, seleziona Entrambi nel pulsante di attivazione/disattivazione Grafico Tabella Entrambi.
• Per nascondere la legenda completa di un grafico, seleziona Grafico nel pulsante di attivazione/disattivazione con l'etichetta Grafico Tabella Entrambi.

Le legende dei grafici che mostrano più tipi di metriche potrebbero essere difficili da interpretare. Per impostazione predefinita, le colonne della legenda vengono selezionate dalle etichette delle metriche e delle risorse per il tipo di metrica rappresentato nel grafico. Quando un grafico ha più tipi di metriche, il risultato è che una colonna della legenda specifica potrebbe non essere significativa per una serie temporale specifica.

• Esempio: un grafico mostra il numero di byte scritti e letti dalle istanze di macchine virtuali (VM). Supponiamo che i dati dei byte letti siano filtrati in base alla zona us-central1-a. La legenda include una colonna zone e i valori in questa colonna potrebbero essere diversi da us-central1-a. Il motivo è che il tipo di metrica bytes-written contiene un'etichetta zone e i dati della metrica non sono stati filtrati per zona.

• Esempio: un grafico mostra il numero di byte scritti nelle istanze VM e l'utilizzo della CPU per queste istanze. La legenda contiene colonne per il tipo di disco e il tipo di archiviazione. Tuttavia, i valori di queste etichette sono vuoti per la serie temporale di utilizzo della CPU. Questo perché il tipo di metrica di utilizzo della CPU non supporta queste etichette.

Seleziona le colonne della legenda

Per modificare le colonne visualizzate nella legenda, espandi la legenda e poi fai clic su Colonne legenda. Se fai clic sul pulsante, viene visualizzato un riquadro di configurazione. Questo riquadro elenca le etichette delle metriche e delle risorse disponibili da visualizzare come colonne. Le colonne obbligatorie hanno caselle di controllo disattivate. Lo screenshot seguente mostra il pulsante Colonne e il riquadro di configurazione per una legenda specifica:

Quando il grafico viene creato per la prima volta, il sistema sceglie in modo euristico un insieme di etichette da mostrare per impostazione predefinita. Puoi selezionare o deselezionare le colonne etichettate. Le voci per le colonne obbligatorie, in genere Valore, sono disattivate e non possono essere cancellate. Quando modifichi la configurazione, devi selezionare almeno un'etichetta di metrica o risorsa.

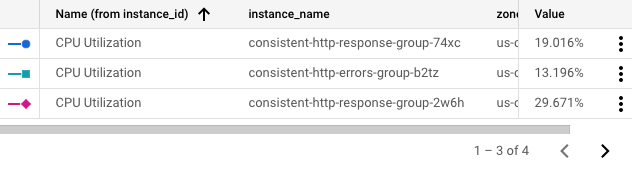

La legenda mostra una barra di scorrimento quando ha molte colonne da visualizzare e impagina le righe quando ci sono molte serie temporali da visualizzare. Lo screenshot seguente mostra una legenda con una barra di scorrimento e frecce per navigare tra le pagine:

Ordina le righe della legenda

Puoi ordinare le righe della legenda in base a una qualsiasi delle colonne. Le righe possono essere ordinate in ordine crescente o decrescente. Per ordinare una riga, fai clic sull'intestazione. La colonna ordinata più di recente mostra una freccia che indica l'ordinamento. Lo screenshot seguente mostra una legenda ordinata per zona in ordine decrescente:

Informazioni sulle legende nella modalità "Confronta con i dati precedenti"

Quando utilizzi la modalità Confronta con il passato in un grafico, la legenda viene modificata in modo da includere una seconda colonna "Valori". La colonna Valore corrente diventa Oggi e la colonna dei valori passati viene denominata in modo appropriato, ad esempio Ultima settimana. La seguente immagine mostra una legenda per una tabella che confronta i dati attuali con quelli dell'ultima ora:

Configura il nome di una colonna della legenda

Il campo Alias legenda consente di personalizzare una descrizione per la serie temporale nel grafico. Queste descrizioni vengono visualizzate nella descrizione comando del grafico e nella legenda del grafico nella colonna Nome. Per impostazione predefinita, le descrizioni nella legenda vengono create per te in base ai valori delle diverse etichette nelle serie temporali. Poiché il sistema seleziona le etichette, i risultati potrebbero non essere utili per te. Per creare un modello per le descrizioni, utilizza questo campo.

Puoi inserire testo normale e modelli nel campo Alias legenda. Quando aggiungi un template, aggiungi un'espressione che viene valutata quando viene visualizzata la legenda.

Per aggiungere un modello di legenda a un grafico:

1. Nel riquadro Visualizzazione, espandi Alias legenda.
2. Fai clic su Mostra suggerimenti sulle variabili del modello e seleziona una voce dal menu. Ad esempio, se selezioni zone, viene aggiunto il modello ${resource.labels.zone}.

Ad esempio, lo screenshot seguente mostra un modello di legenda che contiene testo normale e l'espressione ${resource.labels.zone}:

Nella legenda del grafico, i valori generati dal template vengono visualizzati in una colonna con l'intestazione Nome e nel tooltip:

Puoi configurare il modello di legenda in modo da includere più stringhe di testo e modelli, ma lo spazio di visualizzazione disponibile nel tooltip è limitato.

Accedi alle dashboard specifiche delle risorse

Questa funzionalità è disponibile quando visualizzi i grafici nelle dashboard. Non è disponibile quando utilizzi Metrics Explorer.

Quando visualizzi una serie temporale, potresti voler visualizzare ulteriori informazioni sulla risorsa in base alla quale è scritta la serie temporale. Per alcune risorse, puoi andare alla pagina di gestione della risorsa utilizzando le opzioni nella legenda di un grafico.

Per andare alla pagina di gestione di una risorsa, segui questi passaggi:

1. Nella console Google Cloud , vai alla pagina  Dashboard:

   Vai a Dashboard

   Se utilizzi la barra di ricerca per trovare questa pagina, seleziona il risultato con il sottotitolo Monitoring.

2. Nella barra degli strumenti della console Google Cloud , seleziona il tuo progetto Google Cloud . Per le configurazioni di App Hub, seleziona il progetto host o il progetto di gestione di App Hub.
3. Seleziona una dashboard e poi vai al grafico o alla tabella che mostra la serie temporale di interesse.
4. Se stai visualizzando una tabella, scorri la tabella fino a trovare la riga di interesse. Poi, vai alla colonna che mostra il valore numerico, fai clic su Azioni per questa serie temporale e seleziona Gestisci.

5. Se stai visualizzando un grafico, segui questi passaggi:

   1. Nel grafico, fai clic su  Espandi legenda.
   2. Scorri la legenda fino a trovare la serie temporale specifica di interesse, fai clic su Azioni per questa serie temporale, quindi seleziona Gestisci.

Di seguito è riportato un elenco parziale delle risorse alla cui pagina di gestione puoi accedere dalle opzioni della legenda:

• Set di dati di BigQuery
• Bucket Cloud Storage
• Dischi e istanze di Compute Engine
• Cluster, container, nodi e pod Google Kubernetes Engine
• Bilanciatori del carico delle applicazioni esterni
• Argomenti e sottoscrizioni Pub/Sub
• Istanze Spanner
