Panoramica dei parser
Questo documento fornisce una panoramica di come Google Security Operations analizza i log non elaborati nel formato Unified Data Model (UDM).
Google SecOps può ricevere dati di log dalle seguenti origini di importazione:
- Importazione dei log diGoogle Cloud
- Agente Bindplane
- Feed di dati
- Metodi di importazione dell'API Chronicle
- Partner tecnologici di terze parti
In genere, i clienti inviano i dati come log non elaborati originali. Google SecOps identifica in modo univoco il dispositivo che ha generato i log utilizzando LogType. LogType identifica:
- il fornitore e il dispositivo che hanno generato il log, ad esempio Cisco Firewall, Linux DHCP Server o Bro DNS.
- quale parser converte il log non elaborato in UDM strutturato. Esiste una relazione uno a uno tra un parser e un LogType. Ogni parser converte i dati ricevuti da un singolo LogType.
Google SecOps fornisce un insieme di parser predefiniti che leggono i log non elaborati originali e generano record UDM strutturati utilizzando i dati del log non elaborato originale. Google SecOps gestisce questi parser. I clienti possono anche definire istruzioni di mappatura dei dati personalizzate creando un parser specifico per il cliente. Se invii un payload su più righe, il sistema interpreta ogni riga come una voce di log separata.

Il parser contiene istruzioni per la mappatura dei dati. Definisce il modo in cui i dati vengono mappati dal log non elaborato originale a uno o più campi nella struttura dei dati UDM.
Se non sono presenti errori di analisi, Google SecOps crea un record strutturato in UDM utilizzando i dati del log non elaborato. Il processo di conversione di un log non elaborato in un record UDM è chiamato normalizzazione.
Un parser predefinito potrebbe mappare un sottoinsieme di valori principali dal log non elaborato. In genere, questi campi principali sono i più importanti per fornire insight sulla sicurezza in Google SecOps. I valori non mappati rimangono nel log non elaborato, ma non vengono archiviati nel record UDM.
Un cliente può anche utilizzare i metodi di importazione dell'API Chronicle per inviare dati in formato UDM strutturato. Per informazioni sulla migrazione dall'API Ingestion legacy all'API Chronicle, consulta Esegui la migrazione dall'API SIEM legacy all'API Chronicle.
Personalizza il modo in cui vengono analizzati i dati importati
Google SecOps offre le seguenti funzionalità che consentono ai clienti di personalizzare l'analisi dei dati sui dati di log originali in entrata. Per maggiori dettagli sulla gestione di questi parser, consulta Gestisci i parser predefiniti e personalizzati.
- Parser specializzati per i clienti: i clienti creano una configurazione del parser specializzato per un tipo di log specifico che soddisfa i loro requisiti specifici. Un parser specifico per il cliente sostituisce il parser predefinito per il LogType specifico. Per maggiori dettagli, consulta Gestisci i parser predefiniti e personalizzati.

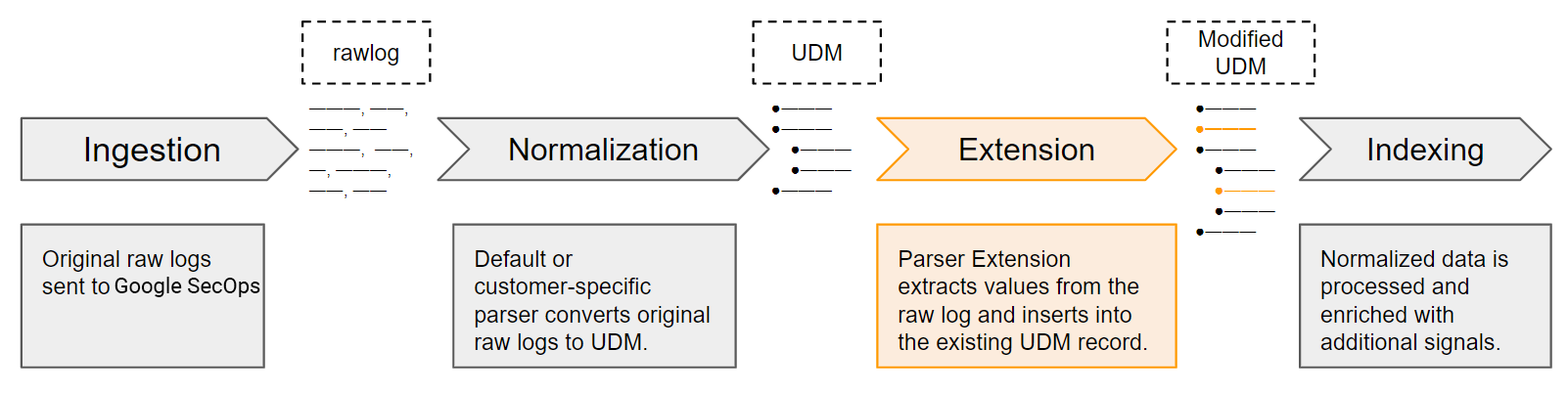

- Estensioni del parser: i clienti possono aggiungere istruzioni di mappatura personalizzate oltre alla configurazione predefinita del parser. Ogni cliente può creare il proprio insieme univoco di istruzioni di mappatura personalizzata. Queste istruzioni di mappatura definiscono come estrarre e trasformare campi aggiuntivi dai log non elaborati originali in campi UDM. Un'estensione del parser non sostituisce il parser predefinito o specifico del cliente.
Un esempio di utilizzo di un log del proxy web Squid
Questa sezione fornisce un esempio di log del proxy web Squid e descrive come i valori vengono mappati a un record UDM. Per una descrizione di tutti i campi dello schema UDM, consulta l'elenco dei campi di Unified Data Model.
Il log del proxy web Squid di esempio contiene valori separati da spazi. Ogni record rappresenta un evento e memorizza i seguenti dati: timestamp, durata, client, codice/stato del risultato, byte trasmessi, metodo di richiesta, URL, utente, codice di gerarchia e tipo di contenuti. In questo esempio, i seguenti campi vengono estratti e mappati in un record UDM: ora, client, stato del risultato, byte, metodo di richiesta e URL.
1588059648.129 23 192.168.23.4 TCP_HIT/200 904 GET www.google.com/images/sunlogo.png - HIER_DIRECT/203.0.113.52 image/jpeg
Confrontando queste strutture, noterai che solo un sottoinsieme dei dati dei log originali è incluso nel record UDM. Alcuni campi sono obbligatori, altri sono facoltativi. Inoltre, solo un sottoinsieme delle sezioni del record UDM contiene dati. Se il parser non mappa i dati del log originale al record UDM, non vedrai la sezione del record UDM in Google SecOps.
La sezione metadata memorizza il timestamp dell'evento. Tieni presente che il valore è stato convertito dal formato Epoch al formato RFC 3339. Questa conversione è facoltativa. Il timestamp può essere archiviato in formato Epoch, con pre-elaborazione per separare le parti di secondi e millisecondi in campi separati.
Il campo metadata.event_type memorizza il valore NETWORK_HTTP, che è un valore di enumerazione che identifica il tipo di evento. Il valore di metadata.event_type determina quali campi UDM aggiuntivi sono obbligatori e quali facoltativi. I valori product_name e vendor_name contengono descrizioni facili da usare del dispositivo che ha registrato il log originale.
Il campo metadata.event_type in un record di evento UDM non corrisponde al campo log_type definito durante l'importazione dei dati utilizzando l'API Chronicle. Questi due attributi memorizzano
informazioni diverse.
La sezione network contiene i valori dell'evento del log originale. In questo esempio, il valore dello stato del log originale è stato analizzato dal campo "result code/status" prima di essere scritto nel record UDM. Solo il result_code è stato incluso nel record UDM.
La sezione principal memorizza le informazioni sul client del log originale. La sezione target memorizza sia l'URL completo sia l'indirizzo IP.
La sezione security_result memorizza uno dei valori enum per rappresentare l'azione registrata nel log originale.
Questo è il record UDM formattato come JSON. Tieni presente che sono incluse solo le sezioni che contengono dati. Le sezioni src, observer, intermediary, about
e extensions non sono incluse.
{
"metadata": {
"event_timestamp": "2020-04-28T07:40:48.129Z",
"event_type": "NETWORK_HTTP",
"product_name": "Squid Proxy",
"vendor_name": "Squid"
},
"principal": {
"ip": "192.168.23.4"
},
"target": {
"url": "www.google.com/images/sunlogo.png",
"ip": "203.0.113.52"
},
"network": {
"http": {
"method": "GET",
"response_code": 200,
"received_bytes": 904
}
},
"security_result": {
"action": "UNKNOWN_ACTION"
}
}
Passaggi all'interno delle istruzioni del parser
Le istruzioni di mappatura dei dati all'interno di un parser seguono un pattern comune, come segue:
- Analizza ed estrai i dati dal log originale.
- Manipolare i dati estratti. Ciò include l'utilizzo della logica condizionale per analizzare selettivamente i valori, convertire i tipi di dati, sostituire le sottostringhe in un valore, convertire in maiuscolo o minuscolo e così via.
- Assegna valori ai campi UDM.
- Invia il record UDM mappato alla chiave @output.
Analizza ed estrai i dati dal log originale
Imposta l'istruzione di filtro
L'istruzione filter è la prima istruzione nell'insieme di istruzioni di analisi.
Tutte le istruzioni di analisi aggiuntive sono contenute nell'istruzione filter.
filter {
}
Inizializza le variabili che memorizzeranno i valori estratti
All'interno dell'istruzione filter, inizializza le variabili intermedie che il parser utilizzerà per archiviare i valori estratti dal log.
Queste variabili vengono utilizzate ogni volta che viene analizzato un singolo log. Il valore di ogni variabile intermedia verrà impostato su uno o più campi UDM in un secondo momento nelle istruzioni di analisi.
mutate {
replace => {
"event.idm.read_only_udm.metadata.product_name" => "Webproxy"
"event.idm.read_only_udm.metadata.vendor_name" => "Squid"
"not_valid_log" => "false"
"when" => ""
"srcip" => ""
"action" => ""
"username" => ""
"url" => ""
"tgtip" => ""
"method" => ""
}
}
Estrai singoli valori dal log
Google SecOps fornisce un insieme di filtri, basati su Logstash, per estrarre i campi dai file di log originali. A seconda del formato del log, utilizzi uno o più filtri di estrazione per estrarre tutti i dati dal log. Se la stringa è:
- JSON nativo, la sintassi dell'analizzatore è simile al filtro JSON che supporta i log formattati in JSON. Il formato JSON nidificato non è supportato.
- Formato XML, la sintassi del parser è simile al filtro XML che supporta i log formattati in XML.
- coppie chiave-valore, la sintassi dell'analizzatore è simile a quella del filtro Kv, che supporta i messaggi formattati con coppie chiave-valore.
- Formato CSV, la sintassi dell'analizzatore è simile al filtro CSV che supporta i messaggi formattati in CSV.
- Per tutti gli altri formati, la sintassi del parser è simile al filtro GROK con pattern integrati GROK. Utilizza istruzioni di estrazione in stile regex.
Google SecOps fornisce un sottoinsieme delle funzionalità disponibili in ogni filtro. Google SecOps fornisce anche una sintassi di mappatura dei dati personalizzata non disponibile nei filtri. Consulta il riferimento alla sintassi del parser per una descrizione delle funzionalità supportate e delle funzioni personalizzate.
Continuando con l'esempio di log del proxy web Squid, la seguente istruzione di estrazione dati include una combinazione di sintassi Grok di Logstash ed espressioni regolari.
La seguente istruzione di estrazione memorizza i valori nelle seguenti variabili intermedie:
whensrcipactionreturnCodesizemethodusernameurltgtip
Questa istruzione di esempio utilizza anche la parola chiave overwrite per archiviare i valori estratti
in ogni variabile. Se il processo di estrazione restituisce un errore, l'istruzione on_error imposta not_valid_log su true.
grok {
match => {
"message" => [
"%{NUMBER:when}\\s+\\d+\\s%{SYSLOGHOST:srcip} %{WORD:action}\\/%{NUMBER:returnCode} %{NUMBER:size} %{WORD:method} (?P<url>\\S+) (?P<username>.*?) %{WORD}\\/(?P<tgtip>\\S+).*"
]
}
overwrite => ["when","srcip","action","returnCode","size","method","url","username","tgtip"]
on_error => "not_valid_log"
}
Manipola e trasforma i valori estratti
Google SecOps sfrutta le funzionalità del plug-in del filtro mutate di Logstash per consentire la manipolazione dei valori estratti dal log originale. Google SecOps fornisce un sottoinsieme delle funzionalità disponibili nel plug-in. Consulta la sintassi del parser per una descrizione delle funzionalità supportate e delle funzioni personalizzate, ad esempio:
- trasmetti i valori a un tipo di dati diverso
- sostituire i valori nella stringa
- unire due array o aggiungere una stringa a un array. I valori delle stringhe vengono convertiti in un array prima dell'unione.
- convertire in minuscolo o maiuscolo
Questa sezione fornisce esempi di trasformazione dei dati basati sul log del proxy web Squid presentato in precedenza.
Trasforma il timestamp dell'evento
Tutti gli eventi archiviati come record UDM devono avere un timestamp dell'evento. Questo esempio verifica se un valore per i dati è stato estratto dal log. Poi utilizza la funzione di data di Grok per far corrispondere il valore al formato dell'ora UNIX.
if [when] != "" {
date {
match => [
"when", "UNIX"
]
}
}
Trasforma il valore username
La seguente istruzione di esempio converte il valore della variabile username in minuscolo.
mutate {
lowercase => [ "username"]
}
Trasforma il valore action
L'esempio seguente valuta il valore nella variabile intermedia action
e lo modifica in ALLOW, BLOCK o UNKNOWN_ACTION, che sono
valori validi per il campo UDM security_result.action. Il campo UDM security_result.action è un tipo enumerato che memorizza solo valori specifici.
if ([action] == "TCP_DENIED" or [action] == "TCP_MISS" or [action] == "Denied" or [action] == "denied" or [action] == "Dropped") {
mutate {
replace => {
"action" => "BLOCK"
}
}
} else if ([action] == "TCP_TUNNEL" or [action] == "Accessed" or [action] == "Built" or [action] == "Retrieved" or [action] == "Stored") {
mutate {
replace => {
"action" => "ALLOW"
}
}
} else {
mutate {
replace => {
"action" => "UNKNOWN_ACTION" }
}
}
Trasforma l'indirizzo IP di destinazione
L'esempio seguente verifica la presenza di un valore nella variabile intermedia tgtip.
Se viene trovato, il valore viene associato a un pattern di indirizzo IP utilizzando un pattern Grok predefinito. Se si verifica un errore durante la corrispondenza del valore con un pattern di indirizzo IP, la funzione on_error imposta la proprietà not_valid_tgtip su true. Se la corrispondenza
ha esito positivo, la proprietà not_valid_tgtip non viene impostata.
if [tgtip] not in [ "","-" ] {
grok {
match => {
"tgtip" => [ "%{IP:tgtip}" ]
}
overwrite => ["tgtip"]
on_error => "not_valid_tgtip"
}
Modifica il tipo di dati di returnCode e size
L'esempio seguente esegue il cast del valore nella variabile size in uinteger e del valore nella variabile returnCode in uinteger. Questo è obbligatorio perché la variabile size verrà salvata nel campo UDM network.received_bytes che memorizza un tipo di dati int64. La variabile returnCode verrà salvata nel campo UDM network.http.response_code che memorizza un tipo di dati int32.
mutate {
convert => {
"returnCode" => "integer"
"size" => "uinteger"
}
}
Assegna valori ai campi UDM in un evento
Dopo aver estratto e pre-elaborato i valori, assegnali ai campi di un record di eventi UDM. Puoi assegnare sia valori estratti sia valori statici a un campo UDM.
Se compili event.disambiguation_key, assicurati che questo campo sia univoco per ogni evento generato per il log specificato. Se due eventi diversi hanno lo stesso disambiguation_key, si verificherà un comportamento imprevisto nel sistema.
Gli esempi di parser in questa sezione si basano sull'esempio precedente di log del proxy web Squid.
Salva il timestamp dell'evento
Ogni record di evento UDM deve avere un valore impostato per il campo UDM metadata.event_timestamp. L'esempio seguente salva il timestamp dell'evento estratto dal log nella variabile integrata @timestamp. Google Security Operations salva questo valore nel campo UDM metadata.event_timestamp per impostazione predefinita.
mutate {
rename => {
"when" => "timestamp"
}
}
Imposta il tipo di evento
Ogni record di evento UDM deve avere un valore impostato per il campo UDM metadata.event_type. Questo campo è un tipo enumerato. Il valore di questo campo determina quali campi UDM aggiuntivi devono essere compilati per salvare il record UDM.
Il processo di analisi e normalizzazione non andrà a buon fine se uno dei campi obbligatori non contiene dati validi.
replace => {
"event.idm.read_only_udm.metadata.event_type" => "NETWORK_HTTP"
}
}
Salva i valori username e method utilizzando l'istruzione replace
I valori nei campi intermedi username e method sono stringhe. L'esempio seguente verifica se esiste un valore valido e, in caso affermativo, memorizza il valore username nel campo UDM principal.user.userid e il valore method nel campo UDM network.http.method.
if [username] not in [ "-" ,"" ] {
mutate {
replace => {
"event.idm.read_only_udm.principal.user.userid" => "%{username}"
}
}
}
if [method] != "" {
mutate {
replace => {
"event.idm.read_only_udm.network.http.method" => "%{method}"
}
}
}
Salva action nel campo UDM security_result.action
Nella sezione precedente, il valore nella variabile intermedia action è stato valutato e trasformato in uno dei valori standard per il campo UDM security_result.action.
Sia il campo UDM security_result che il campo UDM action memorizzano un array di elementi, il che significa che devi seguire un approccio leggermente diverso quando salvi questo valore.
Innanzitutto, salva il valore trasformato in un campo security_result.action intermedio. Il campo security_result è un campo principale del campo action.
mutate {
merge => {
"security_result.action" => "action"
}
}
Successivamente, salva il campo intermedio security_result.action nel campo UDM security_result. Il campo UDM security_result memorizza un array di elementi, quindi il valore viene aggiunto a questo campo.
# save the security_result field
mutate {
merge => {
"event.idm.read_only_udm.security_result" => "security_result"
}
}
Archivia l'indirizzo IP di destinazione e l'indirizzo IP di origine utilizzando l'istruzione merge
Archivia i seguenti valori nel record dell'evento UDM:
- Valore nella variabile intermedia
srcipnel campo UDMprincipal.ip. - Valore nella variabile intermedia
tgtipnel campo UDMtarget.ip.
Sia il campo UDM principal.ip sia il campo UDM target.ip memorizzano un array di elementi, quindi i valori vengono aggiunti a ciascun campo.
I seguenti esempi mostrano diversi approcci per salvare questi valori.
Durante il passaggio di trasformazione, la variabile intermedia tgtip è stata abbinata a un indirizzo IP utilizzando un pattern Grok predefinito. La seguente istruzione di esempio verifica se la proprietà not_valid_tgtip è true, indicando che non è stato possibile trovare una corrispondenza tra il valore tgtip e un pattern di indirizzo IP. Se è false, salva il valore tgtip nel campo UDM target.ip.
if ![not_valid_tgtip] {
mutate {
merge => {
"event.idm.read_only_udm.target.ip" => "tgtip"
}
}
}
La variabile intermedia srcip non è stata trasformata. La seguente istruzione controlla se un valore è stato estratto dal log originale e, in caso affermativo, lo salva nel campo UDM principal.ip.
if [srcip] != "" {
mutate {
merge => {
"event.idm.read_only_udm.principal.ip" => "srcip"
}
}
}
Salva url, returnCode e size utilizzando l'istruzione rename
La seguente istruzione di esempio memorizza i valori utilizzando l'istruzione rename:
- La variabile
urlsalvata nel campo UDMtarget.url. - La variabile intermedia
returnCodesalvata nel campo UDMnetwork.http.response_code. - La variabile intermedia
sizesalvata nel campo UDMnetwork.received_bytes.
mutate {
rename => {
"url" => "event.idm.read_only_udm.target.url"
"returnCode" => "event.idm.read_only_udm.network.http.response_code"
"size" => "event.idm.read_only_udm.network.received_bytes"
}
}
Associa il record UDM all'output
L'istruzione finale nell'istruzione di mappatura dei dati genera i dati elaborati in un record di eventi UDM.
mutate {
merge => {
"@output" => "event"
}
}
Il codice del parser completo
Questo è l'esempio di codice completo del parser. L'ordine delle istruzioni non segue lo stesso ordine delle sezioni precedenti di questo documento, ma genera lo stesso output.
filter {
# initialize variables
mutate {
replace => {
"event.idm.read_only_udm.metadata.product_name" => "Webproxy"
"event.idm.read_only_udm.metadata.vendor_name" => "Squid"
"not_valid_log" => "false"
"when" => ""
"srcip" => ""
"action" => ""
"username" => ""
"url" => ""
"tgtip" => ""
"method" => ""
}
}
# Extract fields from the raw log.
grok {
match => {
"message" => [
"%{NUMBER:when}\\s+\\d+\\s%{SYSLOGHOST:srcip} %{WORD:action}\\/%{NUMBER:returnCode} %{NUMBER:size} %{WORD:method} (?P<url>\\S+) (?P<username>.*?) %{WORD}\\/(?P<tgtip>\\S+).*"
]
}
overwrite => ["when","srcip","action","returnCode","size","method","url","username","tgtip"]
on_error => "not_valid_log"
}
# Parse event timestamp
if [when] != "" {
date {
match => [
"when", "UNIX"
]
}
}
# Save the value in "when" to the event timestamp
mutate {
rename => {
"when" => "timestamp"
}
}
# Transform and save username
if [username] not in [ "-" ,"" ] {
mutate {
lowercase => [ "username"]
}
}
mutate {
replace => {
"event.idm.read_only_udm.principal.user.userid" => "%{username}"
}
}
if ([action] == "TCP_DENIED" or [action] == "TCP_MISS" or [action] == "Denied" or [action] == "denied" or [action] == "Dropped") {
mutate {
replace => {
"action" => "BLOCK"
}
}
} else if ([action] == "TCP_TUNNEL" or [action] == "Accessed" or [action] == "Built" or [action] == "Retrieved" or [action] == "Stored") {
mutate {
replace => {
"action" => "ALLOW"
}
}
} else {
mutate {
replace => {
"action" => "UNKNOWN_ACTION" }
}
}
# save transformed value to an intermediary field
mutate {
merge => {
"security_result.action" => "action"
}
}
# save the security_result field
mutate {
merge => {
"event.idm.read_only_udm.security_result" => "security_result"
}
}
# check for presence of target ip. Extract and store target IP address.
if [tgtip] not in [ "","-" ] {
grok {
match => {
"tgtip" => [ "%{IP:tgtip}" ]
}
overwrite => ["tgtip"]
on_error => "not_valid_tgtip"
}
# store target IP address
if ![not_valid_tgtip] {
mutate {
merge => {
"event.idm.read_only_udm.target.ip" => "tgtip"
}
}
}
}
# convert the returnCode and size to integer data type
mutate {
convert => {
"returnCode" => "integer"
"size" => "uinteger"
}
}
# save url, returnCode, and size
mutate {
rename => {
"url" => "event.idm.read_only_udm.target.url"
"returnCode" => "event.idm.read_only_udm.network.http.response_code"
"size" => "event.idm.read_only_udm.network.received_bytes"
}
# set the event type to NETWORK_HTTP
replace => {
"event.idm.read_only_udm.metadata.event_type" => "NETWORK_HTTP"
}
}
# validate and set source IP address
if [srcip] != "" {
mutate {
merge => {
"event.idm.read_only_udm.principal.ip" => "srcip"
}
}
}
# save event to @output
mutate {
merge => {
"@output" => "event"
}
}
} #end of filter
Hai bisogno di ulteriore assistenza? Ricevi risposte dai membri della community e dai professionisti di Google SecOps.
